产品简介：
JK2518系列电阻/温度扫描仪模拟测试扫描单元采用同步插卡式的设计理念，可支持的插卡板测试单元可达6个，且在插卡板之间实现同步测量，
大大提高扫描测量速度。每块测量板内包含16个测试端，测试端的组合支持用户可自由编程，最高可配置高达90路电阻/温度扫描测量通道，每通道
测量可单独设计分选比较边界以及输出比较分选信号。温度测量的采样方式可配置为PT500铂电阻、PT100铂电阻、模拟电压输入三种方式以适用不同
的应用场合。0.05%的最高电阻精度，在200mΩ量程下，电阻分辨率更是达到了10μΩ的水准，测试扫描范围从10μΩ到200kΩ。仪器的温度补偿和温度
转换功能使产品的测试免除环境温度的影响，可输出整机级、板级以及各通道的比较分选结果，使您的测试和数据分析处理、产品的分拣工作更加轻松。
标配的RS232、USB HOST、和HANDLER接口既方便您测量数据的快速保存，又方便您远程的掌控仪器。带触摸功能的24位色、分辨率为480×272的彩色液
晶屏，给您的测量操作带来不一样的感觉！
性能特点：
■ 最多可达90路电阻/温度扫描测试
■ 扫描测试通路采用的测试端可编程
■ 多个测试单元同步进行测量（最多可达6个单元）
■ 兼容扫描和单机两种测量模式
■ 每个测试单元可自由插拔
■ 温度测量可支持PT100温度采样方式
■ 最高电阻精度：0.05%
■ 温度基本精度：0.2℃
■ 电阻最小分辨率：10μΩ
■ 6板最高测试速度可达600次/秒，单板40次/秒
■ 单机和扫描模式均支持电阻和温度测量
■ 带四线电阻式触摸功能的24位色7寸彩色液晶屏
■ 温度补偿功能(TC)
■ 可输出通道级、板级、整机级的比较分选结果（超限，合格以及讯响）
■ 30组仪器参数文件可供存储和加载
■ 屏幕信息存储于U盘
■ 数据保存功能方便测量结果的实时保存
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 灵活方便的文件操作系统
■ Handler接口用于实现联机操作
■ RS232、USB HOST 、LAN，可方便与PC进行数据通讯以及对仪器的远程控制
技术参数：
型 号 | JK2518 | JK2518A | JK2519 |
测量参数 | 直流电阻 温度 | 直流电阻（NTC）温度 | 直流电阻 |
电阻测试范围 | 10μΩ－2MΩ | 1μΩ－2MΩ | |
电阻基本测试精度 | 0.05% | ||
显示位数 | 4 1/2 | 5 1/2 （2k档6 1/2） | |
电阻量程 | 自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) | JK2519（八量程） | |
温 度 | PT100：-99℃-250℃ 精度：0.3%*测量值 ±0.5℃ | ||
测量模式 | 单机、扫描 | ||
曲线模式 | 样板值对比，设定误差，温度电阻曲线 | ||
每路测试参数 | 电阻 温度 | 电阻 | |
扫描路数 | 15路（以一个公共端测试）/卡，最多可插8卡及90路，卡内通道为扫描测试， 测试卡之间为同步测试 ，8路（4线制）/卡 | ||

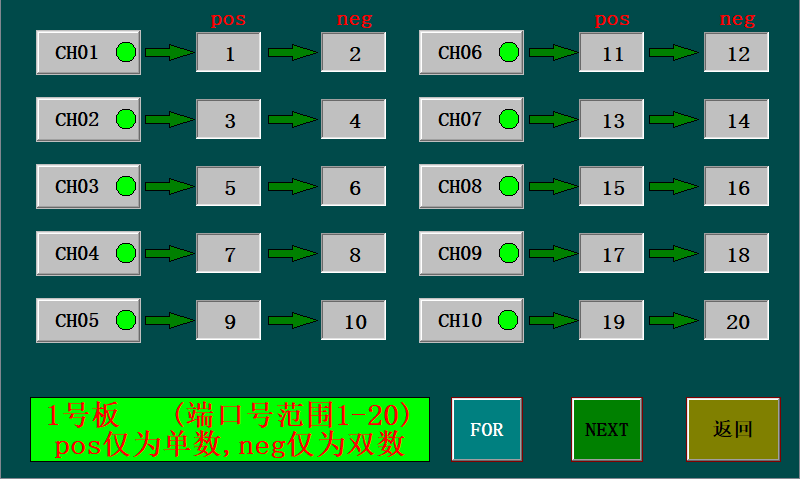

测试通道的测试端选择 | 通道间任意配置（可编程） | ||
测试电流 | ≤100mA | ||
单路测量速度 | 40次/秒、2次/秒 | ||
8板等效测试速度 | ≤4.3S | ||
温度补偿 | （选配） | ||
显示器 | 真彩7.0寸LCD显示 | ||
显示结果 | 同时显示32路测试结果，支持翻页 | ||
短路清0校正 | 对所有通道支持全量程内短路清零 | ||
比较器 | 各测试通道单独设置比较边界 | ||
极限模式 | ABS、% | ||
触发方式 | 自动触发、手动触发、Handler触发、脚踏开关触发 | ||
接口 | LAN、USB HOST、RS232C、Handler | ||
测试端 | 四端测试 | ||
电源要求 | 电压：90-125V，190-250V频率：50Hz、60Hz功率：最大30VA | ||
尺寸 | 宽290mm*高130mm*深360mm | ||

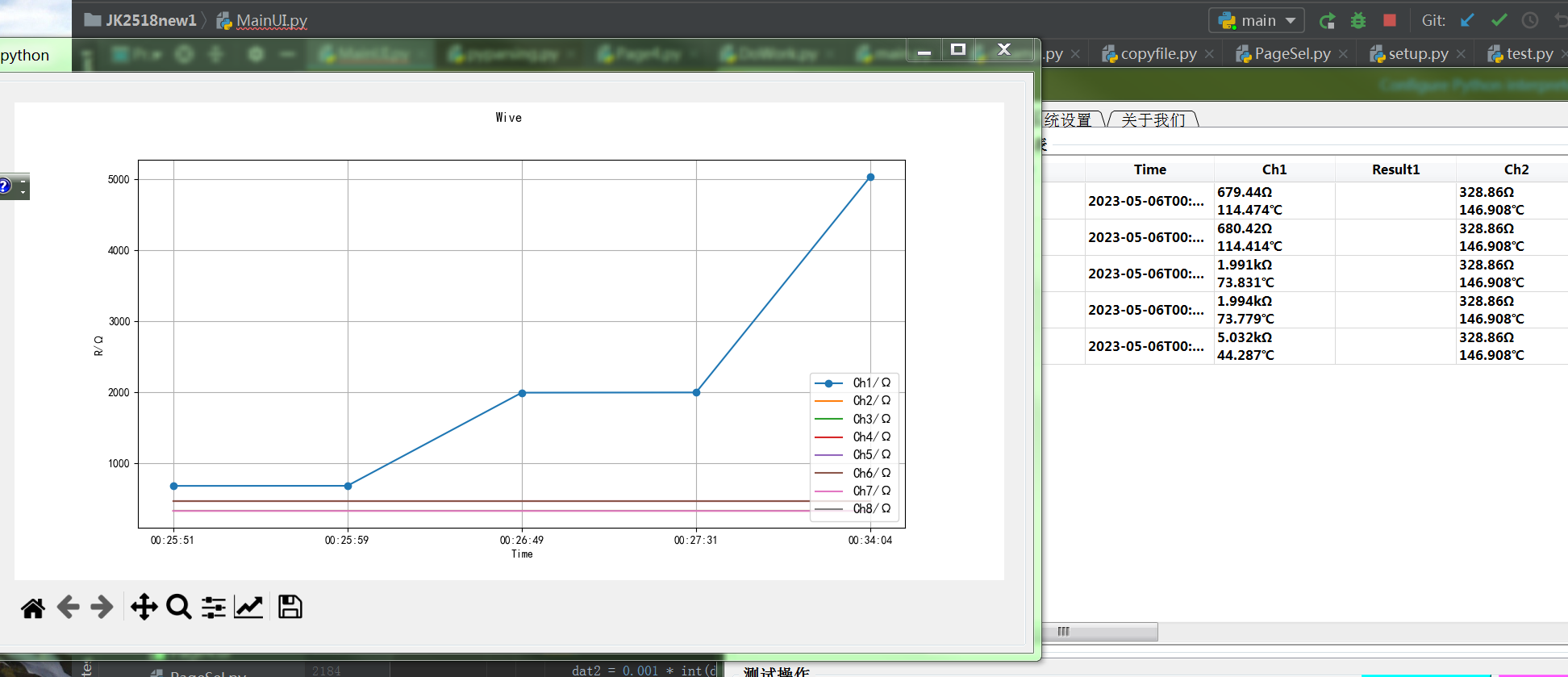

采集软件显示界面
电阻曲线/电阻+温度曲线
