产品简介：

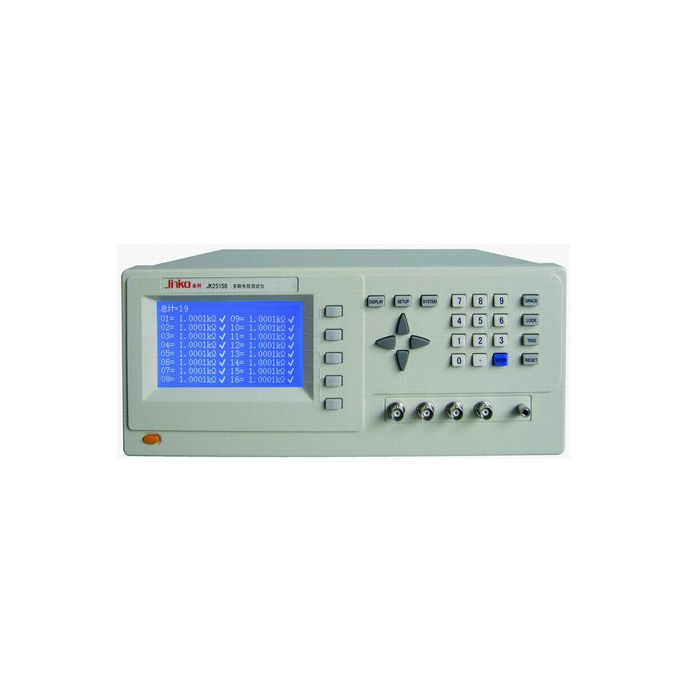

    JK2515B-16S多路电阻扫描测试仪(16路）采用240*128的点阵液晶屏显示，能对变压器、电机、开关、继电器等各类多路电阻进行同步测试，仪器

测量范围 0.0001Ω~19.999kΩ，仪器产生高精度恒流经被测件进行四端点测量，有效地扣除了引线误差，适合用户作高精度测量；由于使用直流测试及

最多十组的快速扫描测试，对各类变压器及电感的铜阻测量尤为适合；用户可进行两种方式分选，即电阻直接显示值的上/下限分选和Δ％分选。此外，

单点或扫描两种清零校准方式；测试速度（快速、慢速）的改变；全状态、全设置数值的断电保护等功能也极大的方便了用户对产品的测试。

产品应用：

● 测量各种高、中、低值电阻器

● 各种开关接触电阻

● 漆包线电阻

● 接插件接触电阻

● 继电器线包和触点电阻

● 变压器、电感器、电机、偏转线圈绕线电阻

● 焊点接触电阻

● 导线电阻

● 车、船、飞机的金属铆接电阻

● 印制版线条和孔化电阻

● 表征机电元件的低阻特性

● 金属探伤等。


性能特点:
人性化操作界面，操作及维护方便

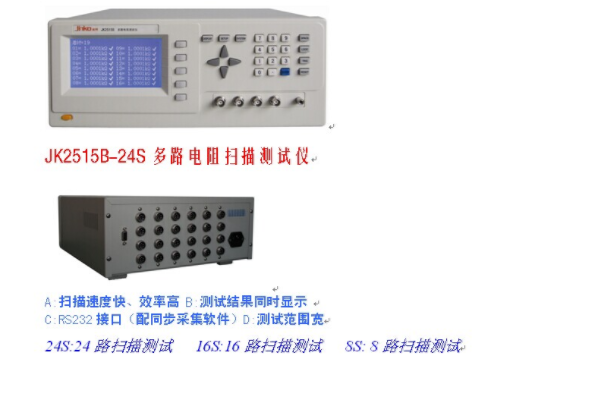

单台最多可扫描24路
每路均有一个分选设置
标配RS-232C接口

技术参数：

清零校准模式选择（Clear mode）：
1>．单负载清零（Point）

－注：仅在扫描测试起作用

量程选择（Range）：1>．自动（Auto）2>．保持（Hold）

多路扫描分信号选方式：

A: 全部扫完出结果、以16通道为例：16通道全部只能在一样的上限和一样的下限，设定上下限数值范围（只能在同一量程）超出范围 判定合格或者不合格输出信号（高电平、低电平）

B: 依次扫描出结果、以16通道为例：每个通道设定上下限数值范围（只能在同一量程）并且可以分档判定合格或者不合格输出信号（高电平、低电平）  后再进入下个通道测试出结果。

C: 全部扫完出结果、以16通道为例：设定每个通道不同的上下限数值范围（只能在同一量程），16通道全部扫描后出结果，判定合格或者不合格信号（高电平、低电平）
