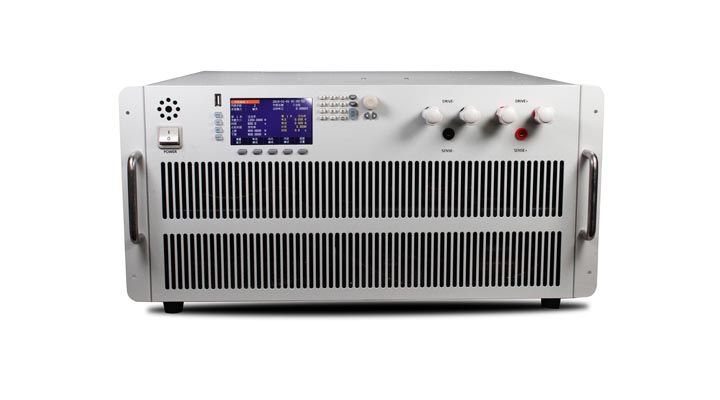

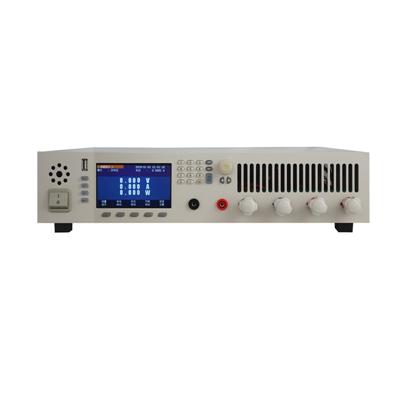

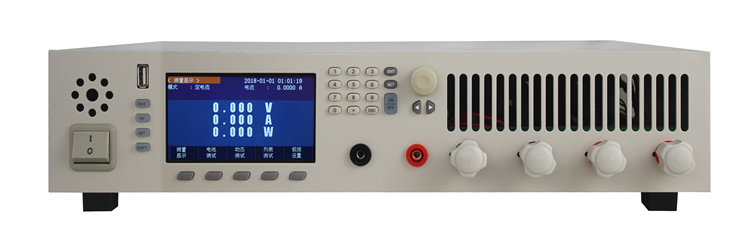

JK9906/JK9908/JK9912
新一代可编程大功率直流电子负载，采用高性能芯片，高速，高精度设计，提供1mV，1mA的解析度
模块化设计,易于维护及扩展. 内建高分辨率和高精度的测量电路，在大电流及大功率输入同时,依然拥有极高的精度及分辨率,让您的的测试结果更加准确与方便。
具定电压CV，定功率CW，定电流CC和定电阻CR模式, 远端测量, 短路测试, 电池测试以及动态测试多功能,满足您多元化的测试需求JK9900系列大功率电子负载拥有zui高的性能价格比,
是您在电源及其它功率设备测试应用的zui佳选择
直流大功率电子负载的性能特点
l 恒流，恒阻，恒压，恒功率，恒流 恒压，
l 恒阻 恒压，六种高速动作模式；
l 过流，过压，过功率，过热，极性反接保护；
l 根据温度变化，无极伺服智能风扇系统；
l 电路软启动时间设定，可根据设定电压值带载；
l 电池测试及短路功能；
l 提供动态测试，上升下降斜率设定；
l 支持外部触发输入，输出；
l 支持远端电压补偿，多个数据存储；
l 开机自检，软件校正，标准仪器架设计；
l 支持RS232，RS485通讯。
大功率电子负载用途：广泛用于生产线(手机充电器，手机电池，电动车电池，开关电源，线性电源)，科研机构，汽车电子，航空航天；船舶，太阳能电池，燃料电池等行业。
指标/型号 | JK9906 | JK9908 | JK9912 | JK9924 | JK9924B | JK9936 | JK9936B | JK9948 | JK9948B | ||
输入 | 输入电压 | AC 220V±10%, 50±20Hz | |||||||||
功耗 | ＜40W（不带负载） | ||||||||||
负载 | 负载电压 | 1-150V | 1-150V | 1-150V | 1-150V | 1-300V
| 1-150V | 1-300V
| 1-150V | 1-300V
| |
负载电流 | 0-60A (可扩展120A) | 0-240A | 0-240A | 0-240A | 0-240A | 0-240A | 0-240A | ||||
负载电压(B型） | 可定制300V 以上 | ||||||||||
负载功率 | 600W | 800W | 1200W | 2400W | 3600W | 4800W | |||||
负载电阻 | 0.1Ω-10000Ω | ||||||||||
测 量 分辨率 | 电流 | 0.0001A （240A档1mA，24A档0.1mA ） | |||||||||
电压 | 0.001V | ||||||||||
电阻 | 0.001Ω | ||||||||||
功率 | 0.001W | ||||||||||
测量精度 | 主电流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基准） | |||||||||
主电压 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基准，输入阻抗 230KΩ） | ||||||||||
控制精度 | 电流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | |||||||||
电压 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
电阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
保护 | 过压 | 160V | 160V | 160V | 160V | 310V | 160V | 310V | 160V | 310V | |
过温 | 85℃ | ||||||||||
过功率 | 650W | 850W | 1250W | 2500W | 3800W | 5000W | |||||
过流 | 60A | 60A | 60A | 120A | 240A | 120A | 240A | 120A | 240A | ||
通讯接口 | 程控接口 | RS232,RS485 | |||||||||

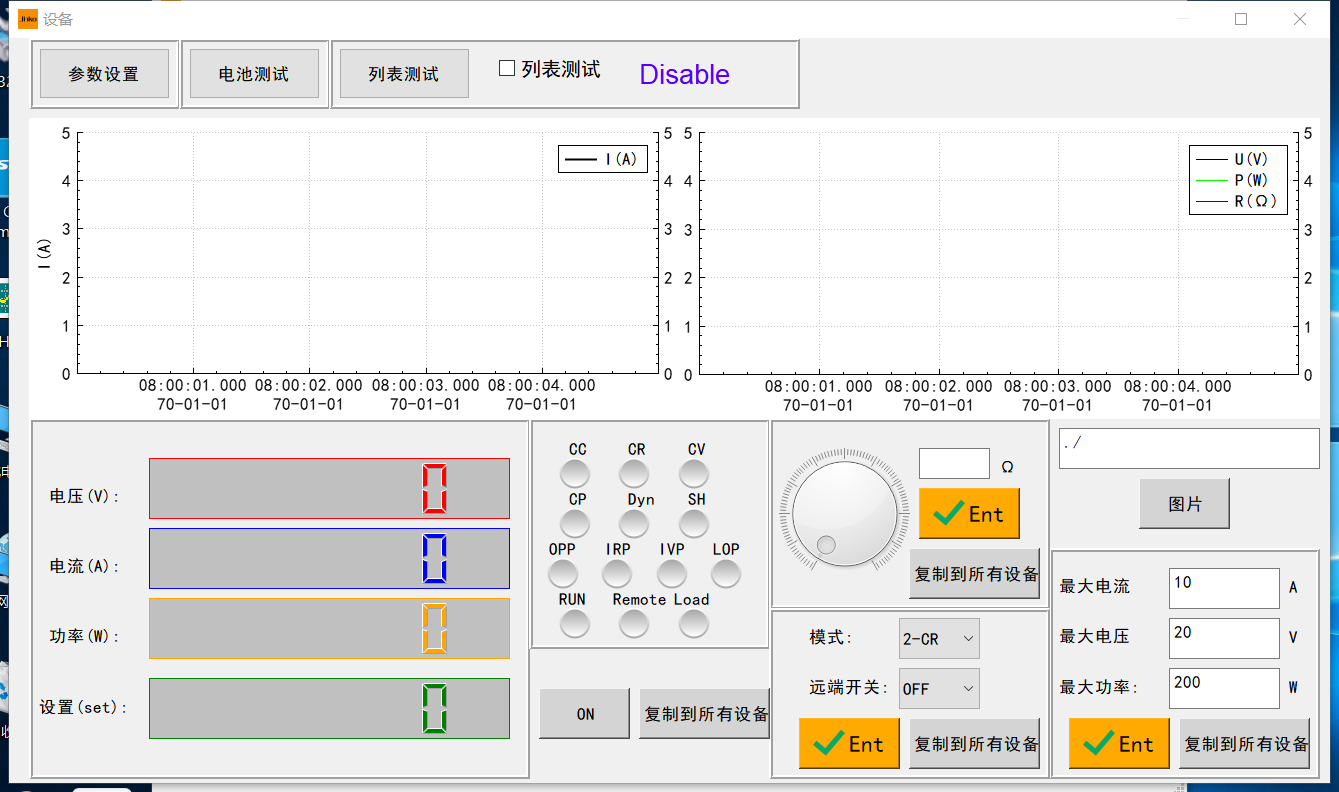

监控软件 | 支持 PC 联机，官方网站直接下载使用（开放通讯协议，支持二次开发） | ||||||||||
功能 | 工作模式 | 定电流 CC ，定电压 CV，定电阻 CR，定功率 CP | |||||||||
常规功能 | 动态测试（最高 10KHz），短路测试，高精度电池测试（安时AH ，瓦时WH）电池放电： | ||||||||||
（恒阻、恒流） | |||||||||||
自动测试功能 | 过流保护点/保护时间测试，内阻测试，列表测试 | ||||||||||
扩展功能 | 外部触发 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
PASS,FAIL 输出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
远端电压测量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
配件 | RS232 通讯线，负载大电流紫铜镀银冷压端子，通讯扩展端子、电源线、说明书、保修卡 | ||||||||||
使用环境温度范围 | 满载范围：0~30℃ （超过 30℃降额使用，降额率 40W / ℃） | ||||||||||
使用环境湿度范围 | 10~60%RH | ||||||||||
DC 输入端对机箱耐压 | ±250VDC | ||||||||||
DC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||
AC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||
指标/型号 | JK9906C | JK9908C | JK9912C | JK9924C | JK9924C | JK9936C | JK9936C | JK9948C | JK9948C | ||||
输入 | 输入电压 | AC 220V±10%, 50±20Hz | |||||||||||
功耗 | ＜40W（不带负载） | ||||||||||||
负载 | 负载电压 | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | |||
负载电流 | 0-60A (可扩展120A) | 0-120A | 0-240A | 0-120A | 0-240A | 0-120A | 0-240A | ||||||
负载功率 | 600W | 800W | 1200W | 2400W | 3600W | 4800W | |||||||
负载电阻 | 0.1Ω-10000Ω | ||||||||||||
测 量 分辨率 | 电流 | 0.001A | |||||||||||
电压 | 0.001V | ||||||||||||
电阻 | 0.001Ω | ||||||||||||
功率 | 0.001W | ||||||||||||
测量精度 | 主电流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基准） | |||||||||||
主电压 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基准，输入阻抗 230KΩ） | ||||||||||||
控制精度 | 电流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | |||||||||||
电压 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | ||||||||||||
电阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||||
保护 | 过压 | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | |||
过温 | 85℃86 | ||||||||||||
过功率 | 650W | 850W | 1250W | 2500W | 3800W | 5000W | |||||||
过流 | 60A | 60A | 60A | 120A | 240A | 120A | 240A | 120A | 240A | ||||
通讯接口 | 程控接口 | RS232,RS485 | |||||||||||
监控软件 | 支持 PC 联机，官方网站直接下载使用（开放通讯协议，支持二次开发） | ||||||||||||
功能 | 工作模式 | 定电流 CC ，定电压 CV，定电阻 CR，定功率 CP | |||||||||||
常规功能 | 动态测试（最高 10KHz），短路测试，高精度电池测试（安时AH ，瓦时WH）电池放电： | ||||||||||||
（恒阻、恒流） | |||||||||||||
自动测试功能 | 过流保护点/保护时间测试，内阻测试，列表测试 | ||||||||||||
扩展功能 | 外部触发 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
PASS,FAIL 输出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
远端电压测量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
配件 | RS232 通讯线，负载大电流紫铜镀银冷压端子，通讯扩展端子、电源线、说明书、保修卡 | ||||||||||||
使用环境温度范围 | 满载范围：0~30℃ （超过 30℃降额使用，降额率 40W / ℃） | ||||||||||||
使用环境湿度范围 | 10~60%RH | ||||||||||||
DC 输入端对机箱耐压 | ±250VDC | ||||||||||||
DC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||||
AC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||||
尺寸(不含提手和底脚） | 1200W：宽428mm*高88mm*深388mm 2400W: 宽428mm*高176mm*深388mm 3600W：宽518mm*高264mm*深388mm 4800W：宽478mm*高352mm*深388mm 6400W：宽668mm*高352mm*深388mm | ||||||||||||
指标/型号 | JK9956B | JK9964B | JK9984B | JK99100B | JK99116B | ||||||
输入 | 输入电压 | AC 220V±10%, 50±20Hz | |||||||||
功耗 | ＜40W（不带负载） | ||||||||||
负载 | 负载电压 | 1-300V | 1-300V | 1-300V | 1-300V | 1-300V | |||||
负载电流 | 0-240A | ||||||||||
负载功率 | 5600W | 6400W | 8400W | 10kW | 11.6KW | ||||||
负载电阻 | 0.1Ω-10000Ω | ||||||||||
测 量 分辨率 | 电流 | 0.001A | |||||||||
电压 | 0.001V | ||||||||||
电阻 | 0.001Ω | ||||||||||
功率 | 0.001W | ||||||||||
测量精度 | 主电流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基准） | |||||||||
主电压 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基准，输入阻抗 230KΩ） | ||||||||||
控制精度 | 电流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | |||||||||
电压 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
电阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基准） | ||||||||||
保护 | 过压 | 310V | 310V | 310V | 310V | 310V | |||||
过温 | 85℃ | ||||||||||
过功率 | 5600W | 6400W | 8400W | 10kW | 11.6 | ||||||
过流 | 240A | 240A | 240A | 240A | 240A | ||||||
通讯接口 | 程控接口 | RS232,RS485 | |||||||||
监控软件 | 支持 PC 联机，官方网站直接下载使用（开放通讯协议，支持二次开发） | ||||||||||
功能 | 工作模式 | 定电流 CC ，定电压 CV，定电阻 CR，定功率 CP | |||||||||
常规功能 | 动态测试（最高 10KHz），短路测试，高精度电池测试（安时AH ，瓦时WH）电池放电： | ||||||||||
（恒阻、恒流） | |||||||||||
自动测试功能 | 过流保护点/保护时间测试，内阻测试，列表测试 | ||||||||||
扩展功能 | 外部触发 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
PASS,FAIL 输出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
远端电压测量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
配件 | RS232 通讯线，负载大电流紫铜镀银冷压端子，通讯扩展端子、电源线、说明书、保修卡 | ||||||||||
使用环境温度范围 | 满载范围：0~30℃ （超过 30℃降额使用，降额率 40W / ℃） | ||||||||||
使用环境湿度范围 | 10~60%RH | ||||||||||
DC 输入端对机箱耐压 | ±250VDC | ||||||||||
DC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||
AC 输入端对机箱绝缘电阻 | >20MΩ ,500VDC 时 | ||||||||||
尺寸 ：不含耳朵和螺丝 | 1200W：宽428mm*高88mm*深388mm 2400W: 宽428mm*高176mm*深388mm 3600W：宽518mm*高264mm*深388mm 4800W：宽478mm*高352mm*深388mm 6400W：宽668mm*高352mm*深388mm | ||||||||||
