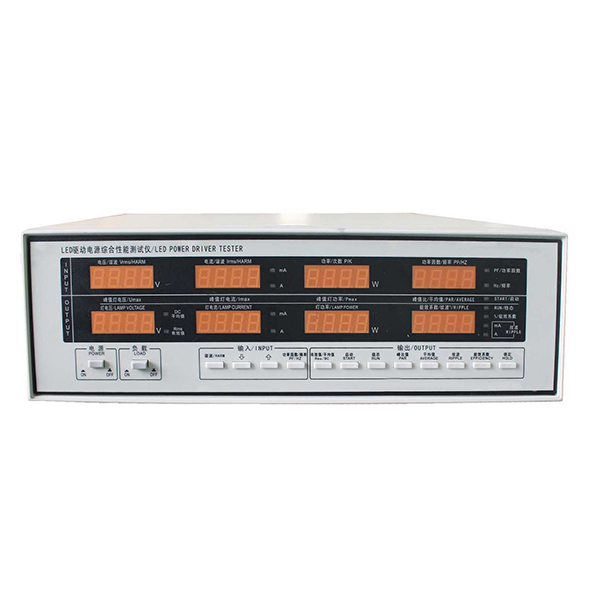

JK2080驱动电源综合测试仪
主要技术参数
（一）仪器特性
1.仪器的输入,输出端信号既可以是交流，也可以是直流，同时交直流都可以：
2.输入，输出电流测试频响1MHz,能够准确测量各类LED驱动电源：
3.输入模拟电路，输出模拟电路，数字处理电路相互之间实现隔离。不但大大提高了仪器        的抗干扰能力，也极大地降低了测量仪器对被测驱动电源正常工作的干涉：
4.八个窗口同时显示输入特性，输出特性各参数，便于比较，分析：
5.测试快速，0.1秒钟实现输入。输出各参数测试，尤其适合开发和现场：
6.提供HANDLER接口，以便与外部设备连接，以适应大规模快速检测：
7.提供RS-232接口，可以与PC机通讯，提供专用软件。在中英文版windows2000，windowsXPWindows7下运行，显示所有数据和波形，并提供中英文软件。界面美观，操作简易易懂。
（二)仪器功能
1、输入特性测试（交流）
a测量输入电压.电流.功率.功率因数.电网频率，总谐波及0~50次，各谐波含量，波峰比，起初相位角，峰值相位角，截止相位角。
b电压。电流基本频率范围：45Hz~65Hz:窄频范围：45Hz~5kHz窄频范围：45Hz~1MHz
C电压范围：0~300V（CF=1.67)：
电流范围：5mA~2.7A (CF=3):
功率范围：0.015~800W：
功率因数范围：0.000~+1.00：
2.输人特性测试（直流）
a测量输入电压.电流.功率：
b电压范围：0~500V：
电流范围：5mA~8A:
功率范围：0.015~4000W：
3.输出特性测试（交流）
A测量灯电压，灯电流，灯功率：
b灯电压范围：0~300V（CF=3)：
灯电流范围：5mA~2.7A CF=3):
功率范围：0.015~800W：
4.输出特性测试（直流）
a测量输入灯电压.灯电流.灯功率：
b电压范围：3~500V：
电流范围：5mA~8A:
功率范围：0.015~5000W：
纹波电流范围：1mA~2.5A
5.输出启动特性测试(直流)
a.测量灯电压、灯电流的 0～2 秒内变化曲线及数据；
b.灯电压范围：3～500V；
灯电流范围：5mA～8A。

（三）技术指标
1：交流信号技术指标


1：直流信号技术指标


仪器尺寸： 机器尺寸：长X宽X高=(350X435X175)mm
包装尺寸：长X宽X高=(450X520X300)mm
仪器净重：9.5Kg
仪器毛重：（含包装箱）：12Kg
