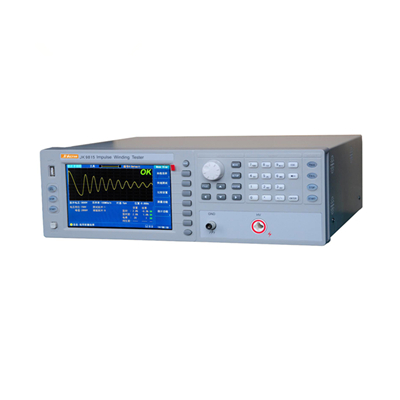

JK9815脉冲式线圈测试仪
关键词:匝间绝缘测试仪
产品描述:脉冲电压: 100V~5000V,10V步进,5%±10V电感测试范围: ≥10uH脉冲能量: 最大 0.25焦耳采样率: 最高100Msps, 10级可调 判定方法: 面积、面积差、电晕放电、相位差
产品详细

资料下载

产品视频

简要介绍:

981x系列脉冲式线圈测试仪采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件,大幅提高产品的稳定性和可靠性;采用先进的32位高性能处理器和高速FPGA,提供100Msps采样率和6500字节存储深度,使测试更加精准;专有的高速测试技术,测试速度最高可达15次/秒。

性能特点:

■ 65k色7寸 TFT高清显示屏,中英文可选操作界面
■ 100Msps波形采样率,6500bytes存储深度
■ 高速测试,最高达15次/秒
■ 四种波形比较判定方法:面积、面积差、电晕和相位差
■ 强大的电晕分析提取功能(多种电晕模式及电晕显示功能),挖掘产品潜在的绝缘不良问题
■ 优秀的测试重复性,确保测试稳定
■ 仪器参数自动保存,开机文件加载功能
■ 波形垂直放大、水平缩放和移动功能,便于观察细节
■ 样本平均功能,可进行多达32次标准波形的平均处理
■ 自动标准采集模式,自动选择合适的采样率
■ 破坏性测试为您选择合适测试电压
■ 快速测试模式,可实时修改脉冲电压和采样率
■ 消磁脉冲的施加,保证测试波形一致
■ 20000条历史测量数据的保存和判别统计功能,并可存储于U盘
■ SAVE按键直接将屏幕图像(BMP、GIF、PNG)或者波形数据(CSV)存储于U盘
■ 支持U盘升级系统固件
■ 脚控接口用于简便快速的测量
■ Handler、RS232C、USB Device、USB Host和GPIB(选件)

波形放大功能:

波形放大时,能够增加50%显示区域,使波形显示更大更易观察。


电晕显示功能:

高达100Msps采样率,精确提取电晕信息,配备电晕显示功能,使电晕信息一目了然,对产品性能做到防患于未然。
