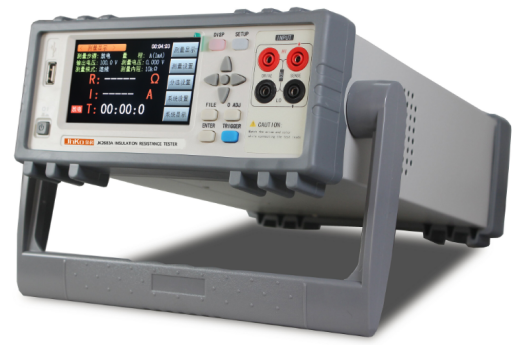

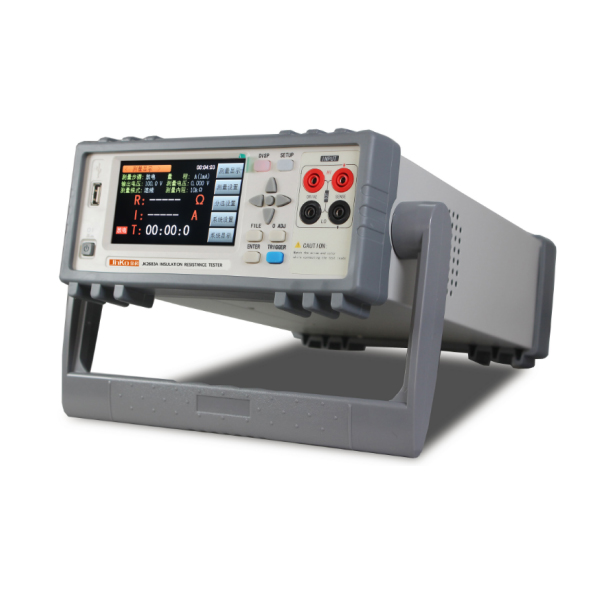

JK2683A/JK2683T是一种集绝缘电阻仪、皮安机、数字电位计、数字高压源表四合一的专业绝缘电阻测试仪器。仪器由单片机微处理器控制,操作简便、功能齐全。它具有测量电压范围广、速度快的特点。
仪器采用带触摸功能的 24 位色 4.3 英寸彩色液晶屏,操作简单,测试速度快,可输出0.1V-1000V之间任意电压,满足各种测试电压要求,具有电压回读功能,绝缘电阻测量范围可达:1KΩ-10TΩ。
配套测试电极可测试材料的体积电阻率和表面电阻率。仪器拥有分选功能,配备的多种接口应用于自动分选系统完成全自动流水线测试。准确的绘制V-I/V-R曲线。超高速测试为自动化生产提供了最佳方案。
广泛适用于工矿企业,科研院所、计算机房等防静电设施的电阻值的检验以及绝缘材料和电器产品的绝缘电阻测量。也可用于微弱电流测量如光电效应和器件暗电流测量。
性能特征:
■ 全新32位核心处理器,测量精度高、稳定性好
■ 24位色4.3英寸彩色液晶屏显示
■ 测试电压范围:0.1V~1000V
■ 绝缘电阻测试范围:103Ω~1013Ω
■ 绝缘电阻、漏电流双显示
■ 全量程自动清零功能
■ 快速测试:20次/秒
■ 七档量程,手动或自动模式
■ 可编程的顺序测试模式
■ 四档比较功能:三档合格,一档不合格
■ 支持脚踏开关启动
■ HANDLER和RS232C、USB接口实现远程控制
■ 可测量表面与体积电阻与电阻率

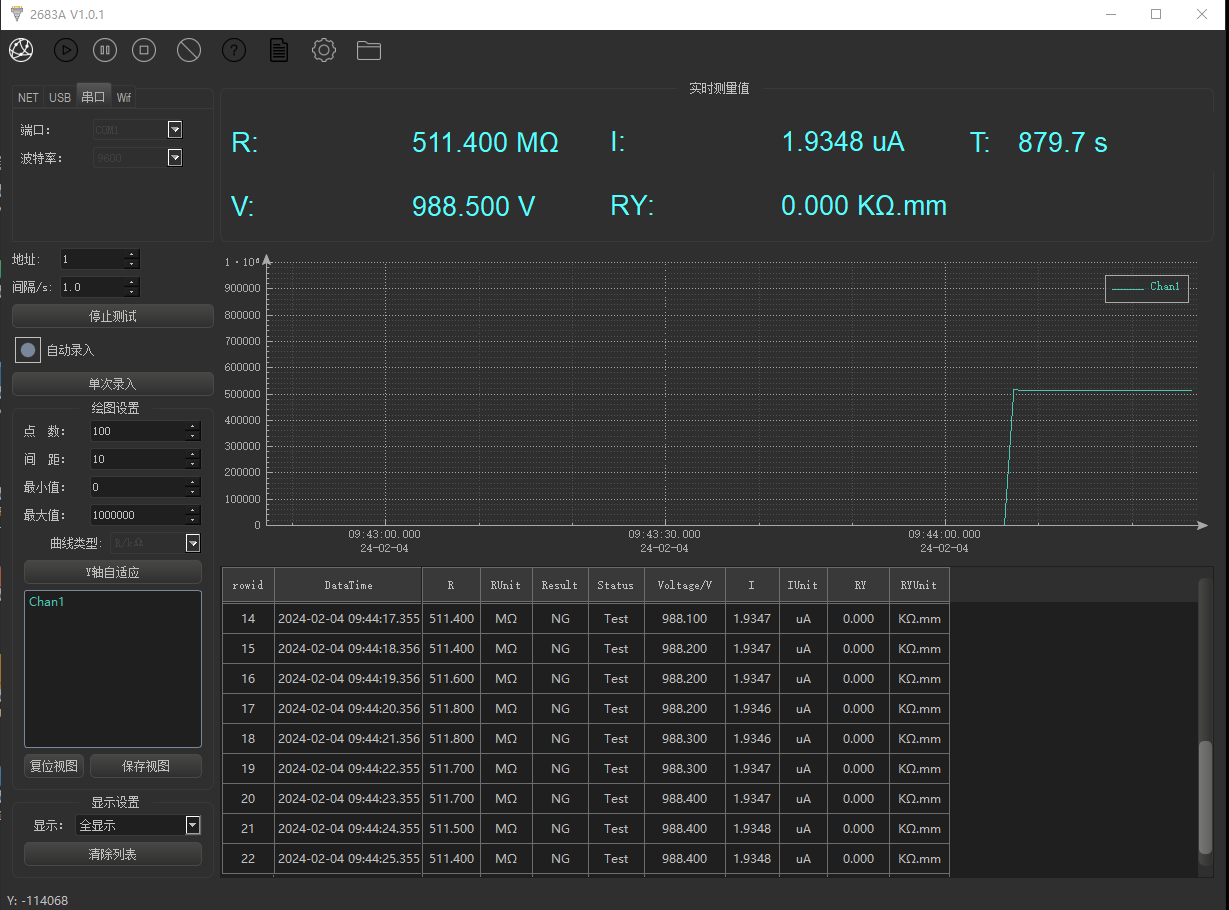

■ 可扫描被测件的V-R,V-I曲线
■ 测试数据可保存于U盘
应用:
电容器检验
电子元件、设备的绝缘电阻测试
晶体管漏电流检测
介质材料和电线电缆的绝缘电阻测试等
微弱电流测量如光电效应和器件暗电流测量
技术参数:
型号 | JK2683 | JK2683A |
测量参数 | 漏电流、绝缘电阻 | |
参数说明 | 绝缘电阻(IR)微电流(I)体积电阻率(Rv)、表面电阻(Rs) | |
电压显示精度 | ± 1% | |
输出电压 | 数控1V~1000VDC | |
测试范围 | 电阻 1kΩ~1000GΩ (2%+2个字) 电流 1nA~5mA 电阻1kΩ~1000GΩ (5%+2个字) | 100kΩ ~ 10TΩ (10的13次方Ω) 电压≥且I>10nA ±2% 电压<10V 或I≤10nA ±5% |
电流测量范围 | 1nA - 1mA | 0.01nA - 1mA |
电流测量精度 | I>10nA: ±2% I≤10nA: ±5% I<1nA:±10% | |
量程 | 自动/手动 | |
测量方式 | 连续/远控单次 | |
充电电流 | 1mA | |
充电与测量时间 | 充电时间0~99s可编程 | |
测试速度 | 快速约 50ms/次 慢速 300ms/次 | |
显示结果 | 电压、电阻、电流、时间、峰值和分选结果 | |
校正 | 开路清零 | |
比较器 | 5组记录,GD/NG | |
讯响 | GD、NG | |
接口方式 | RS-232 Handler 分选输出(合格/不合格)、远控信号输入 | |
电源要求 | 电压:198VAC~240VAC 频率:50Hz 功率:最大50VA | |
尺寸与重量 | 280(宽)x88(高)x375(深) | 上架尺寸:215mm×87mm×335mm 外形尺寸:235mm×105mm×360mm |
重量 | 5kg | 4KGS |
附件 | 测试夹,测试夹具 |
