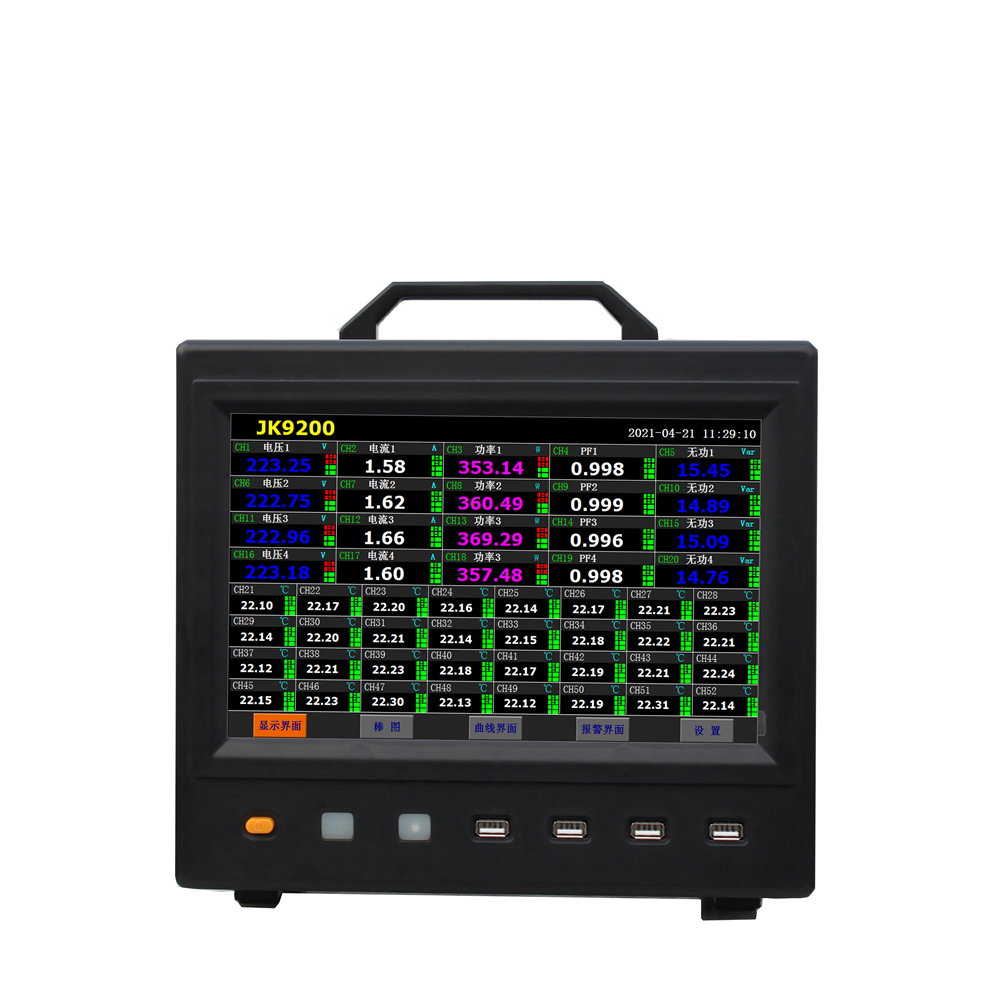

JK9200多路温度功率记录仪
关键词:多路温度功率记录仪
产品描述:本产品是一款单相三相电量综合测量采集仪,对交流单三相回路进行全参数测量;采用高精度 24 位专用 AD 芯片,动态范围比高达 1000:1;真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数,精度高,稳定性好,通讯速率高。全隔离处理技术,抗干扰能力强。测量电量参数通过 RS-485 数字接口输出实现远程传输,产品的 MODBUS协议完全兼容于各种组态软件或 PLC 设备里的 MODBUS(RTU)协议。
产品详细

资料下载

产品视频



产品简介:

     本产品是一款单相三相电量综合测量采集仪,对交流单三相回路进行全参数测量;采用高精度 24 位专用 AD 芯片,动态范围比高达 1000:1;

真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数,精度高,稳定性好,通讯速率高。

全隔离处理技术,抗干扰能力强。测量电量参数通过 RS-485 数字接口输出实现远程传输,产品的 MODBUS协议完全兼容于各种组态软件或 PLC 设备里的

MODBUS(RTU)协议。

产品特点:

*采样周期具有 20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。
*具有奇校验、偶校验、无校验、停止位等多种通讯格式可自由设定。
*通讯速率与地址具有软件或硬件设置两种模式,使用方便。
*电度具有正反向分别累加存储功能,具有掉电保存功能。
*具有多种工作运行指示灯,红灯指示产品正常运行(100mS 闪烁),绿灯指示产品通讯。
*抗干扰能力强,输入、输出、电源端口抵制浪涌电压可达 2KV 以上。
*MODBUS 协议产品数据输出负数采用补码方式输出;


技术参数:

型号

JK9200

JK9200B

接线方式

单相两线/三相四线/三相三线

单相两线

显示

高亮度彩色10.1寸TFT液晶屏

功率计通道数

1

4(增加通道需定制)

温度通道数

8(增加通道需定制)

8(增加通道需定制)

温度测量范围

-200℃~1999℃ 热电偶:J/K/T/E/S/N/B型 PT100

温度测量精度

≦±0.2%F.S

测量项目

电压V、电流A、有功功率W、功率因数、
无功功率VAR、频率Hz、视在功率VA、
正、反向电度量Kw.h、,基波功率W,
谐波功率W,总谐波功率W、温度同时

测量采集。

电压V、电流A、有功功率W温度℃

测量形式

真有效值Trms

曲线(历史,实时)

温度\电压\电流\功率

电压量程

10V,100V,250V,400V,500VAC

电流量程

10mA, 100mA,1A,5A,10A,20A(大于 5A 用穿孔式,穿孔孔径 7.5mm)

功率量程

0.01W-12kW

功率因素量程

0.001-1.000计算方式:
瓦特(W)÷[电压(V)×电流(A)]=功率因数(PF)

频率量程

40-400Hz

频率响应

30Hz-1KHz

基本精度

0.5%FS

测量速度

3次/秒

电压输入阻抗

2KΩ/V;(即如输入为 250V 电压阻抗为 500KΩ)

工作温度

-20℃~+60℃

输出接口

RS485(标准 Modbus-RTU 通讯协议)

体积

仪表尺寸:220*275*180mm(H*W*D)

附件

电源线、保修卡、说明书、热电偶、检验证书
