有效分辨率

16位

系统通道

最多256路

模块通道

独立配置8路

输入信号

热电偶：K,E,R,B,N,T,E,J,S     热电阻：Pt100

电  流：0.01mA~20mA     电  压：0.01mV~100V

通信方式

WIFI、LORA、ZIGBEE、4G、以太网、RS485 (可选）

通信距离

500m (无遮挡)

网络拓扑

点对点、点对多点、对等和Mesh网络

测量精度

±0.2%F.S

零漂移

±3uV/°C

采样周期

1-19999s自主设定

隔离电压

最大承受电压300Vdc

满量程漂移

±25ppm/°C;92dB (最小CMR@50/60Hz)

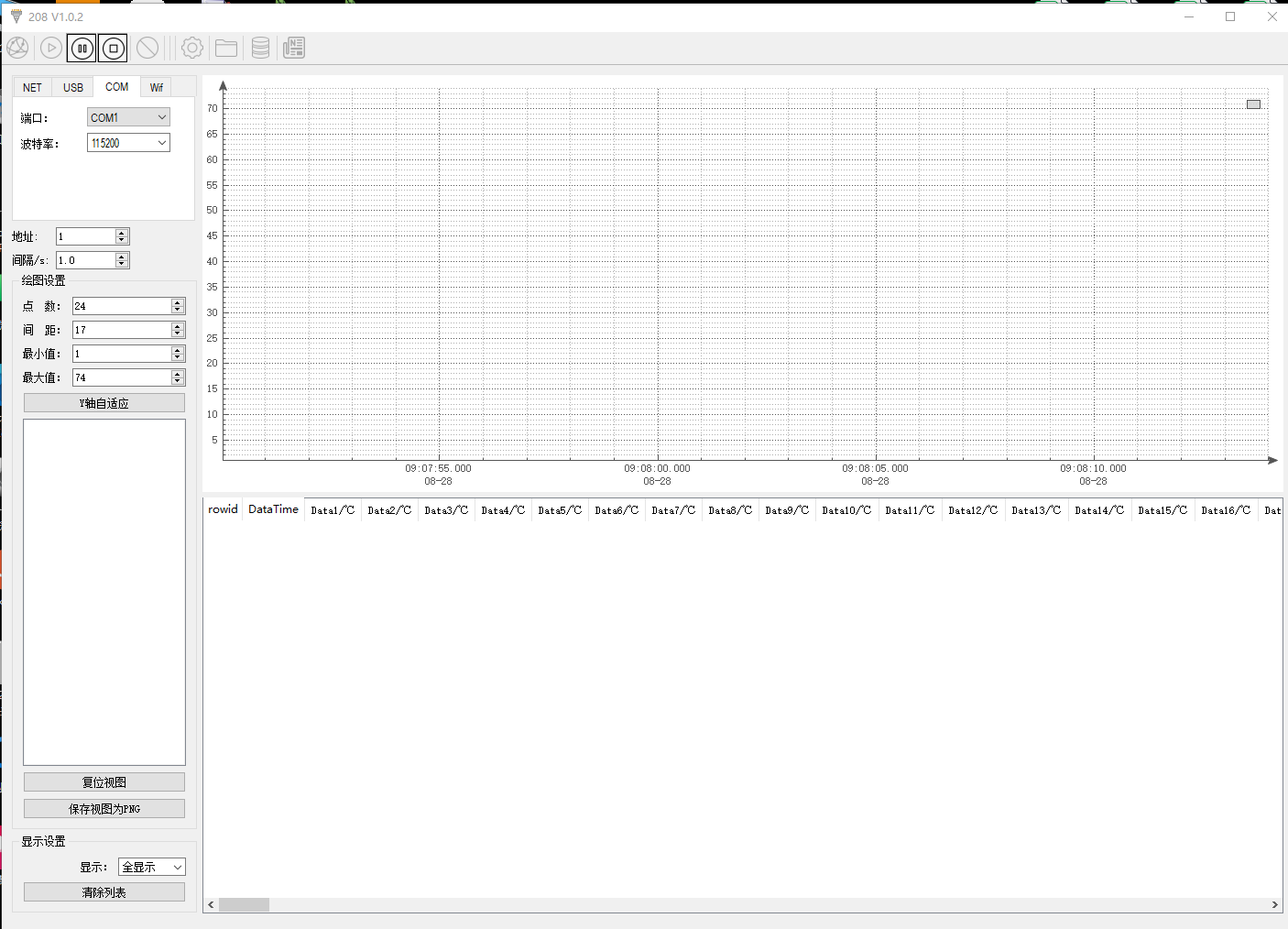

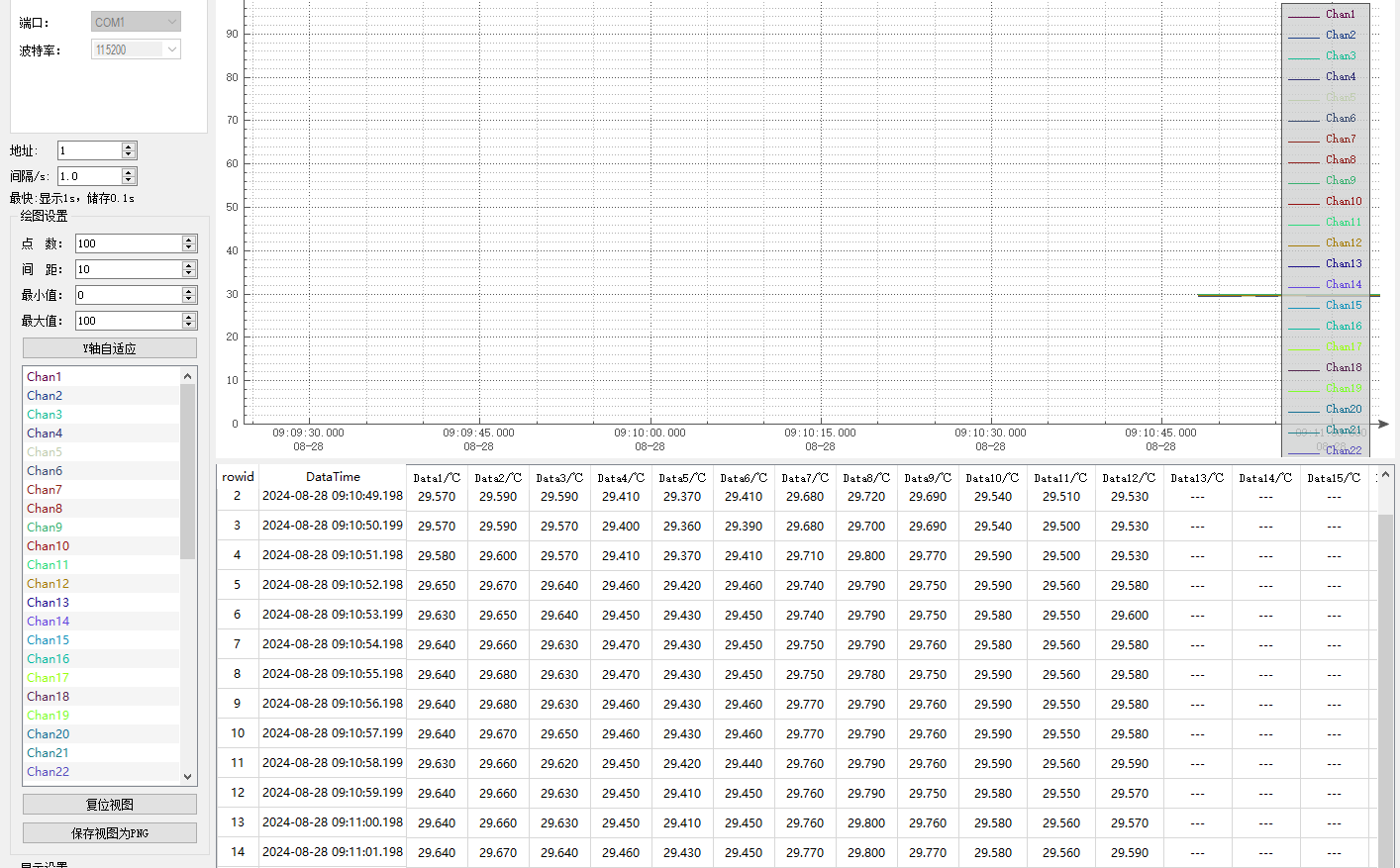

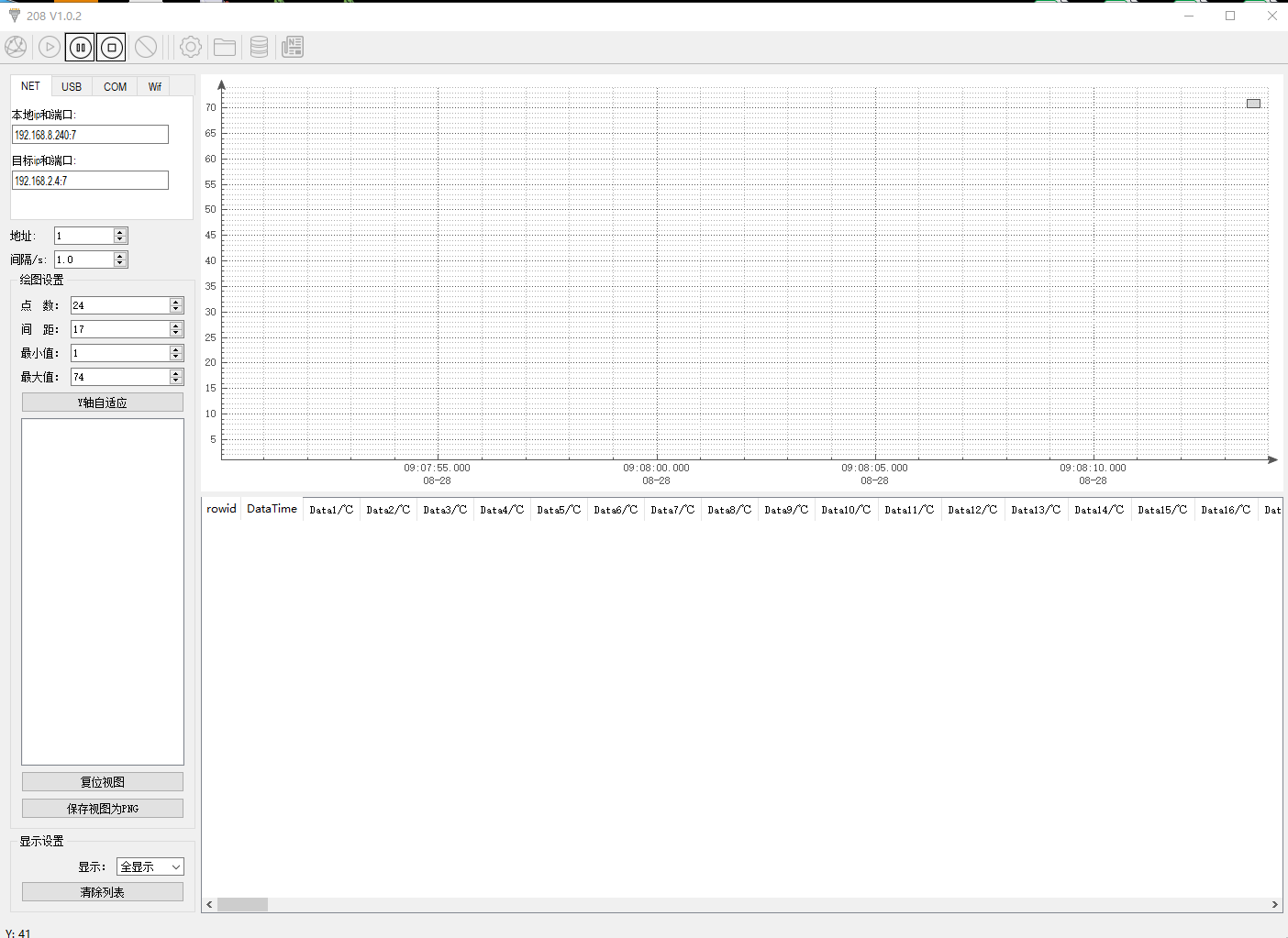

记录模式

PC软件记录

波特率

1200,2400,4800,9600,38400,57600,1 15200bps

电源

+5/DC或24V/DC

功耗

小于1.2W

带宽

13.1 Hz@50Hz 15.72Hz@60Hz

重量

0.185Kg

机体材质

氧化铝合金

外形尺寸

110mm *118mm*26mm(长*宽*高)

工作温度

-10°C~+70C

工作湿度

5~95%无结露

JK208T-R

RS485通讯 、USB通讯

标配 RS485

TYPE-C 接口

JK208T-Z

ZIGBEE无线通讯

JK208T-L

LORA无线通讯

通信接口特性

(1) RS-485接口

RS-485(2线)双口并联 通讯参数:9600bps 8,N,1

可达通信距离：1.2公里

通讯协议：MODBuS-RTU 和 JKBUS

设备地址范围：1~255

RS-485通信线上浪涌、静电（4000V）保护

(2) USB接口（金属外壳标配）

标准TPYE-C接口，可用于通讯、参数配置、设备供电

通讯参数：9600bps 8,N,1

通讯协议：Modbus RTU协议

数据采样口特性

通道数: 8路差分

AD等级：24位高精度专用IC

采样模式：轮巡式独立采样

采样对象：见下表1

采样精度：见下表1

采样速率：100HZ

通道间隔离电压：400V AC/DC

与供电电源隔离电压：1500V DC

故障与过压保护：承受电压±15V

输入阻抗：大于2M（电压型） 小于50Ω（电流型）

温漂：±25PPM/℃

年漂：±100ppm/Y

静电防护：2000V

电源特性

电源：直流＋8V~＋28Vdc（端子）、+5V（USB）  功耗：0.15W
电源反向保护、错接保护

环境特性

工作环境：-20℃～70℃ 0～95%RH无结露

储存环境：－25℃～85℃ 0～90%RH无结露

机械特性

壳体材料：ABS/铝型材

外壳颜色：暗灰色/锖色

尺寸：90*63*25mm/121.7*80*25.6mm

嵌壳体安装方式：嵌入式/国标C45导轨安装

防护等级：IP40

防火等级：UL94

认证资料

通过CE、ROSH认证

测
量
范
围

0-1V

-1.1V~ 1.1V

0.01%F.S ±2字

0-5V

-6V~ 6V

0.01%F.S ±2字

0-100V

-110V~110V

0.05%F.S ±2字

4-20mA

-24mA~24mA

0.05%F.S ±2字

K

-60℃至+1372℃

0.05%F.S ±0.5℃

J

-200℃至+1200℃

0.05%F.S ±0.5℃

E

-200℃至+1000℃

0.05%F.S ±0.5℃

T

-200℃至+400℃

0.1%F.S ±0.5℃

N

-200℃至+1300℃

0.05%F.S ±0.5℃

R

+300℃至+1768℃
0℃至+300℃

0.1%F.S ±0.8℃
0.5%F.S ±1.6℃

S

+300℃至+1768℃
0℃至+300℃

0.1%F.S ±0.9℃
0.5%F.S ±1.6℃

B

+600℃至+1820℃
+400℃至+600℃

0.1%F.S ±1.0℃
1%F.S ±1.7℃

Pt100

-200℃至+800℃

0.05%F.S ±0.2℃

Pt1000

-200℃至+800℃

0.05%F.S ±0.2℃

周围使用温度

-20℃至+70℃

周围使用温度

0至95%RH（没有结露）
