产品简介>>>

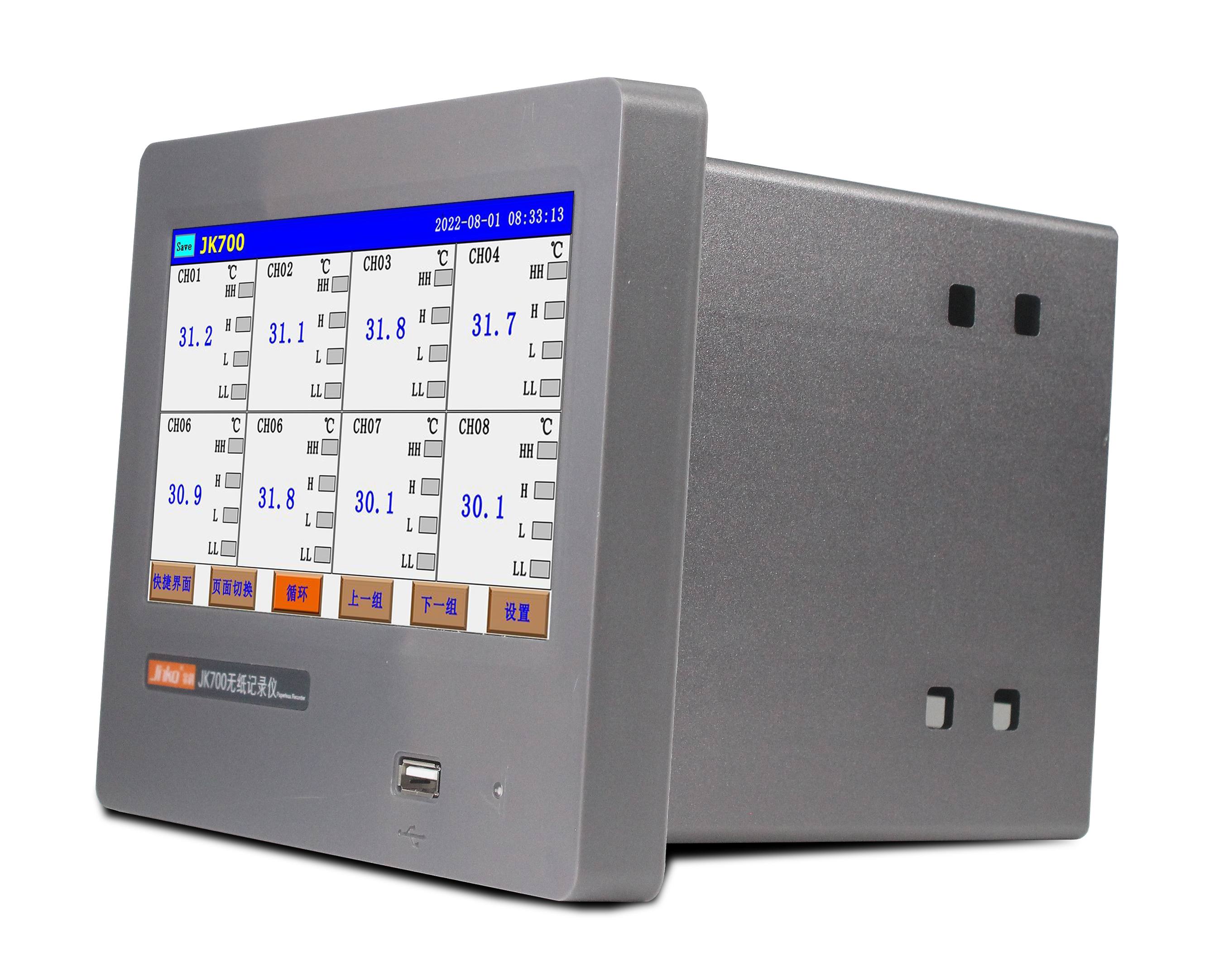

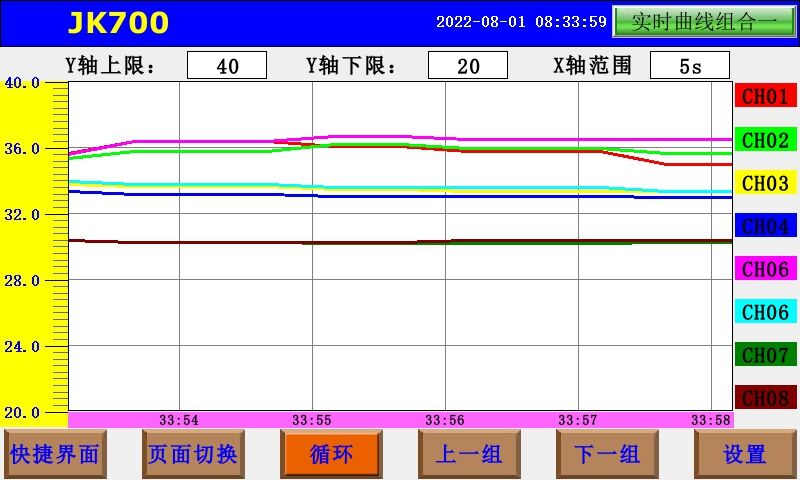

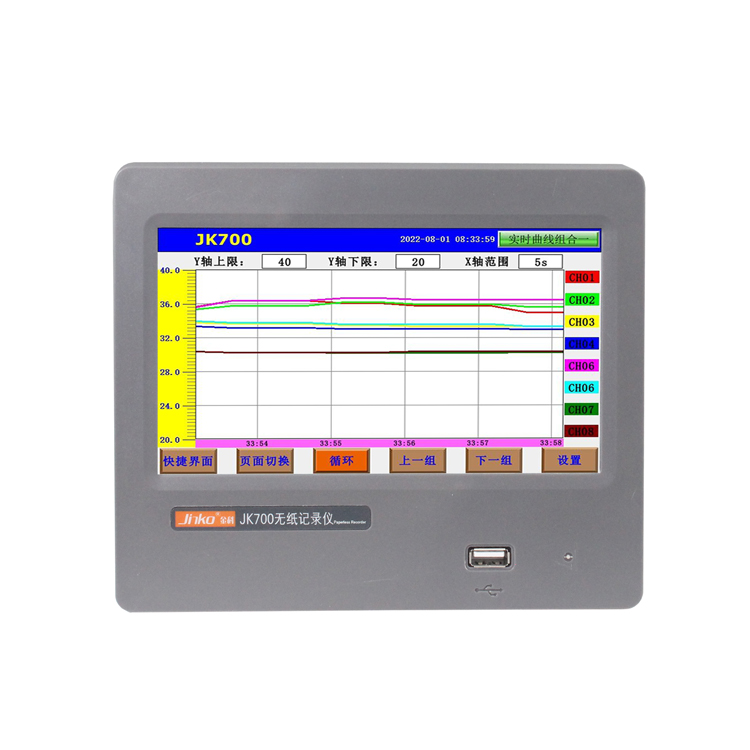

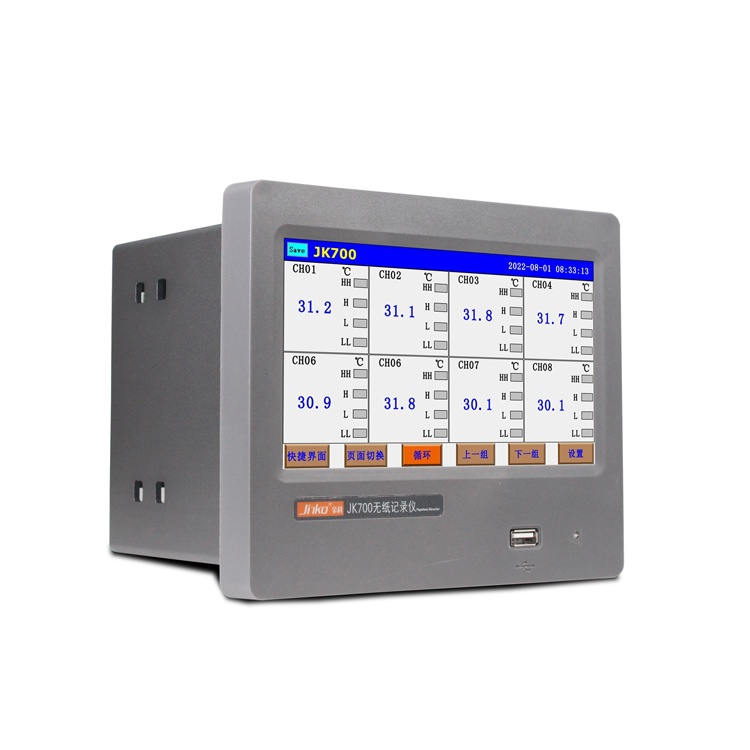

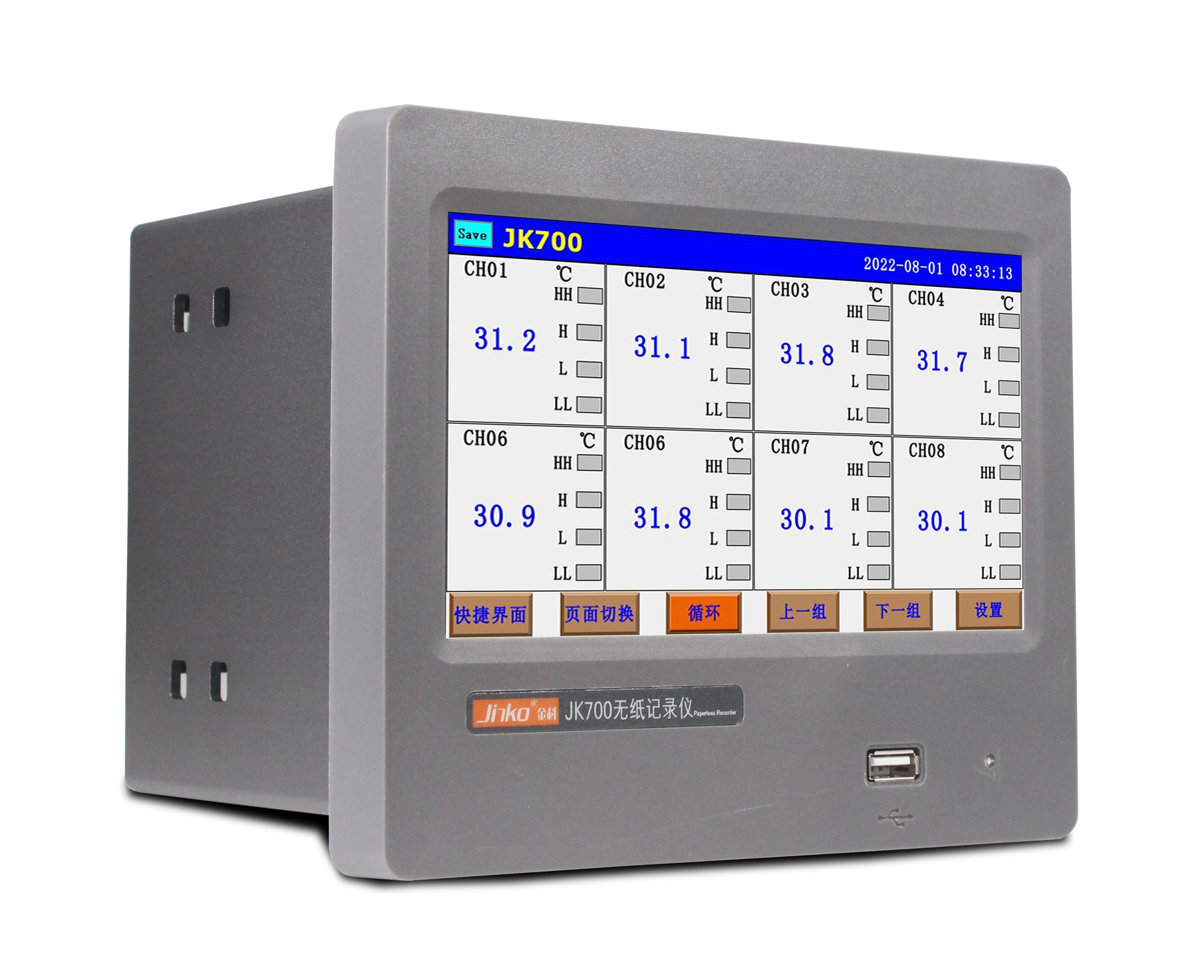

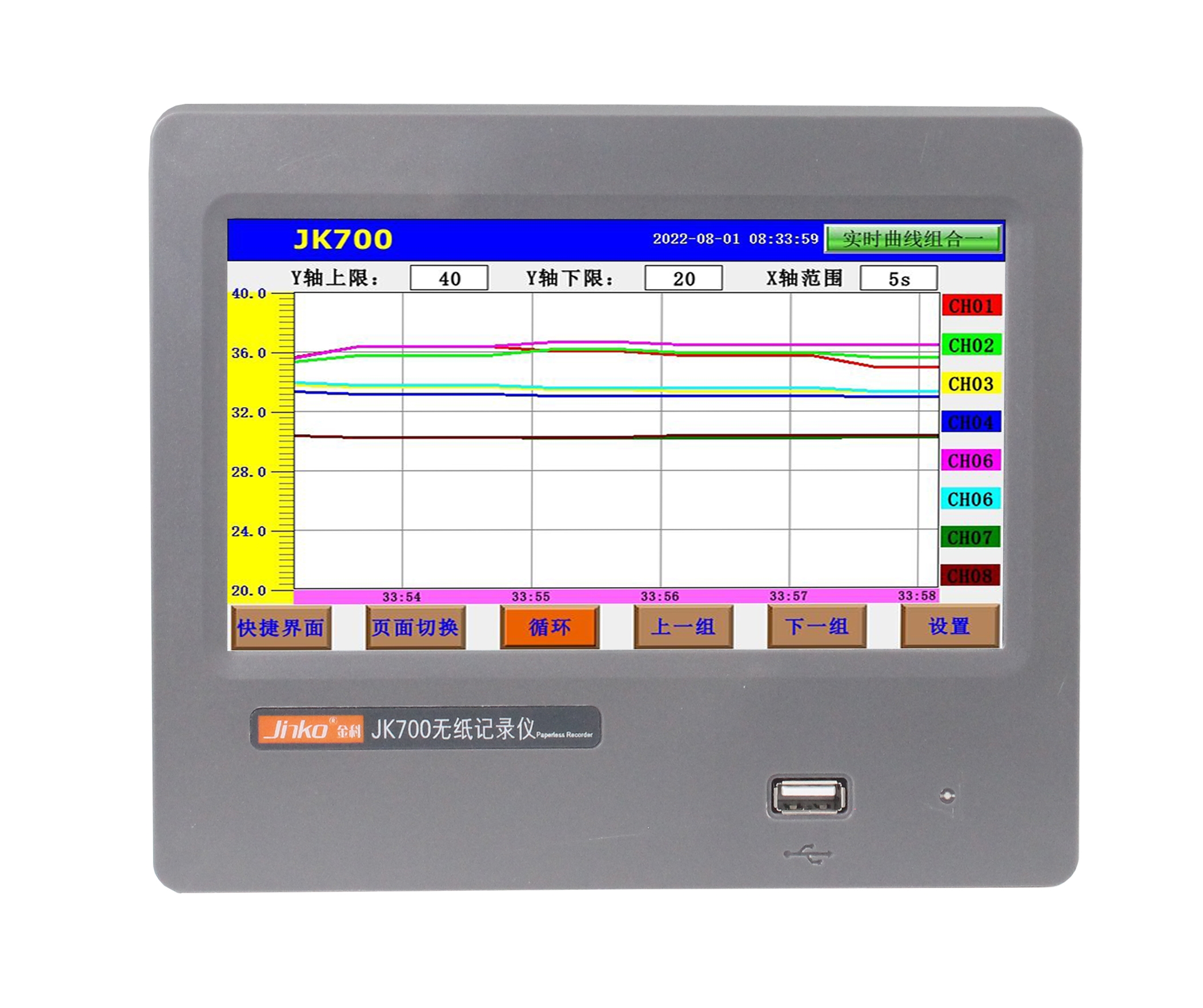

JK700彩屏无纸记录仪，可输入标准电流、标准电压、数字式、热电偶、热电阻等还增加了NTC测量，以先进的CPU为核心，基于智能化、数字化、网络化设计思想，辅以大规模集成电路、JK700无纸记录仪是将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，再把内部的存储数据，通过运算、模拟后显示在液晶屏。常用显示液晶屏比较广泛。在液晶屏屏幕上，可以显示数字显示、棒图显示、曲线显示、报警列表等。7寸液晶触摸屏面板直接操作，无需多层菜单按键切换，具有方便，快捷的特点。大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录仪。JK700可以高精度测量，采用高精度传感器、能够准确测量电流、电压等数据，电压分辨率1µV，精度可达0.01%并具有自动校准功能，确保数据准确性实时曲线记录：能够实时记录电压等数据的变化曲线，用户可以通过曲线图直观了解数据变化趋势，同时支持多种曲线同时显示，方便对比分析具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及无线远程通讯功能。另产品具有体积小、通道多、功耗低、精度高、通用性强、运行稳定、可靠性高等特点，已广泛应用于食品医药、科研生产、科教、环保、实验(测试)室、电力、冶金、石化、石油、化工、建材、造纸、印染、酿造等行业。
无纸记录仪, ，温度采集仪 ,多通道温升仪、多路数据采集仪产品特点>>>
输入通道∶ 1~48路模拟量输入可选
输入信号∶
1.电流∶0 ~ 20mA
2.电压∶0 ~ 10V、0 ~100V、0 ~1000mV、0 ~ 100mV
0 ~ 100V、0 ~10V、0 ~5V、0 ~2V、0 ~ 100mV(新款)
3.热电阻∶Pt100、PT1000
4.热电偶∶B、S、K、E、T、J、R、N、
通讯接口∶ RS232/ RS485 /RJ45
报警输出∶ 1~18路报警可选
采样周期∶ 1秒，即1秒对各通道采样一次（JK700H：100ms）
变送输出∶ 12路变送输出记录间隔∶1、2、4、6、15、30、60、120、240秒九档可供选择
1路DC 24V配电配电输出
存储容量∶内部存储，存储容量4GB
供电电源∶AC85~264V，50/60Hz; DC12~24V
外形尺寸∶仪表尺寸186*150mm
开孔尺寸∶138mm*138mm
产品参数>>>
型 号 | JK700 | JK700H |
结构 | 便携式 | |
显示器 | 7英寸TFT彩色LCD（800*480像素） | |
采样 | 1000ms (所有通道） | 100ms(所有通道） |
触摸屏 | 单点电阻屏 | |
模块的最大连接数 | 单模块12（最大测量通道数：48） | |
内部存储器 | 4GB（可以外接U盘） | |
外部存储介质 | U盘（最大32GB）（格式：FAT32）、USB接口（/UH选件）：兼容USB 2.0标准（外部存储介质：USB闪存）键盘/鼠标：兼容HID Class Ver.1.1标准） | |
通信功能 | 以太网（10 BASE-T/100 BASE-TX）,兼容IEEE802.3标准（以太网帧格式：DIX） Modbus/TCP（客户端功能/服务器功能）串行通信:RS-232、RS485 Modbus/RTU（主机功能/从机功能） | |
其他功能 | 安全功能 ：锁键功能 LCD屏保功能时钟功能：日历功能、 | |
额定供电电压 | 100-240VAC（电压允许范围：90~132VAC、180~240VAC）DC：24V | |
额定电源频率 | 50/60Hz | |
功耗 | 最大110VA（240VAC） | 最大60VA（240VAC） |
绝缘电阻 | 在以太网端子、RS422/485、各绝缘端子与地之间：≥20MΩ（500VDC时） | |
耐电压 | 在电源端子与地之间：3000VAC（50/60Hz）/1 分钟， 通道间300V | |

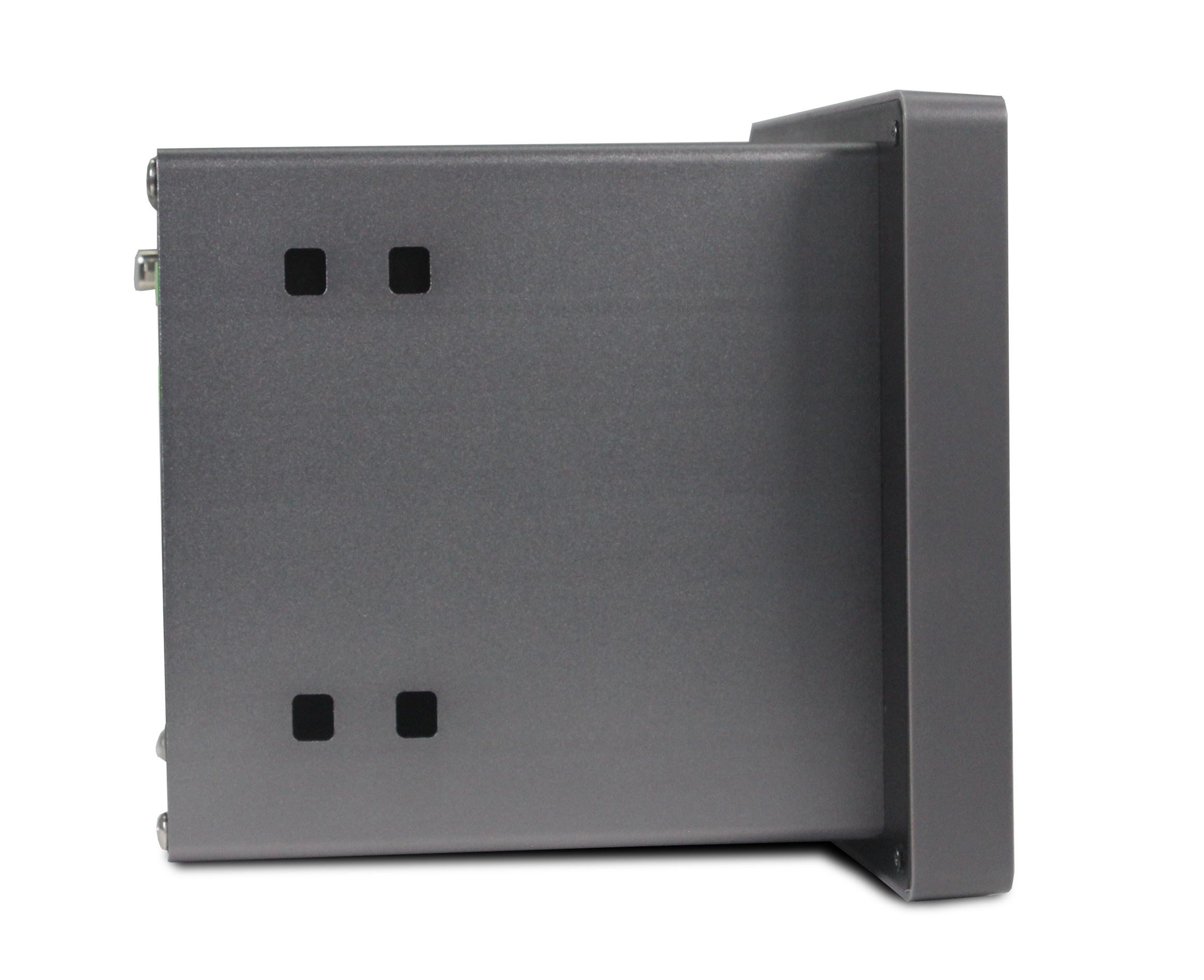

外部尺寸（W*H*D） | 186*150*165（mm） | |
开孔尺寸（mm） | 138宽*138高*140深 | |
重量（仅主机） | 约5.5kg | |
输入种类 | 量程 | 测量量程 | 精度 |
DCV | |||
0~100mV | 0.0001mV~+99.000mV | 0.1%+5个字 | |
0~100V | 0.0001V~+99.9999V | 0.1%+5个字 | |
0~10V | 0.00001V~+9.99999V | 0.1%+5个字 | |
0~1V | 0.0001mV ~ 999.99mV | 0.1%+5个字 | |
DCI | 4~20mA | 4.0001mA~19.999mA | 0.1%+5个字 |
JK700无纸记录仪模拟输入规格 | ||||
项目 | 内容 | |||
输入方式 | 光电继电器扫描方式，全通道绝缘输入,平衡输入 | |||
模式输入端子形状 | 3.81mm插拔式接线端子 | |||
测量范围 | 电压 | 0.001V-100V | ||
热电阻 | 种类（三线制）：PT100 、PT1000、NTC | |||
热电偶 | 种类:K、S、E、T、R、S、B、N | |||
温度分辨率：0.01℃ | ||||
电流 | 0 -20.00mA | |||
采样速率 | 最快100ms (所有通道) | |||
温度（热电偶） | 种类 | 测量温度范围（TS:测量温度） | 测量准确度 | |
R | 0≤TS≤100℃a | ±5.2℃ | ||
100<TS≤300℃ | ±3.0℃ | |||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | |||
S | 0≤TS≤100℃ | ±5.2℃ | ||
100<TS≤300℃ | ±3.0℃ | |||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | |||
B | 400≤TS≤600℃ | ±3.5℃ | ||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | |||
K | -200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | ||
0<TS≤1370℃ | ±(0.05% of rdg.+1.0℃) | |||
E
| -200≤TS≤-100℃ | ±(0.05% of rdg.+2.0℃) | ||
-100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | |||
T | -200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | ||
-100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | |||
J | -200≤TS≤-100℃ | ±2.7℃ | ||
-100<TS≤100℃ | ±1.7℃ | |||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | |||
N
| -200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | ||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | |||
标准接点补偿准确度 | ±0.5℃ | |||
PT100 | -100<TS≤100℃ | ±0.2℃ (需提前告知) | ||
NTC | -35℃~130℃ | 范围精度根据不同的NTC | ||
A/D转换器 | 方式：ΔΣ方式，16Bit(有效分解能力：±范围内约1/40000) | |||
最大输入电压 | 输入端子＋／－之间 | -110V~100V:p-p | ||
通道间（1-1/(-1) | 60Vp-p | |||
输入端子／GND之间 | 60 Vp-p | |||
最大电压 （耐电压） | 通道间 | 350Vp-p(1分钟内） | ||
输入端子／GND之间 | 350Vp-p(1分钟内） | |||
