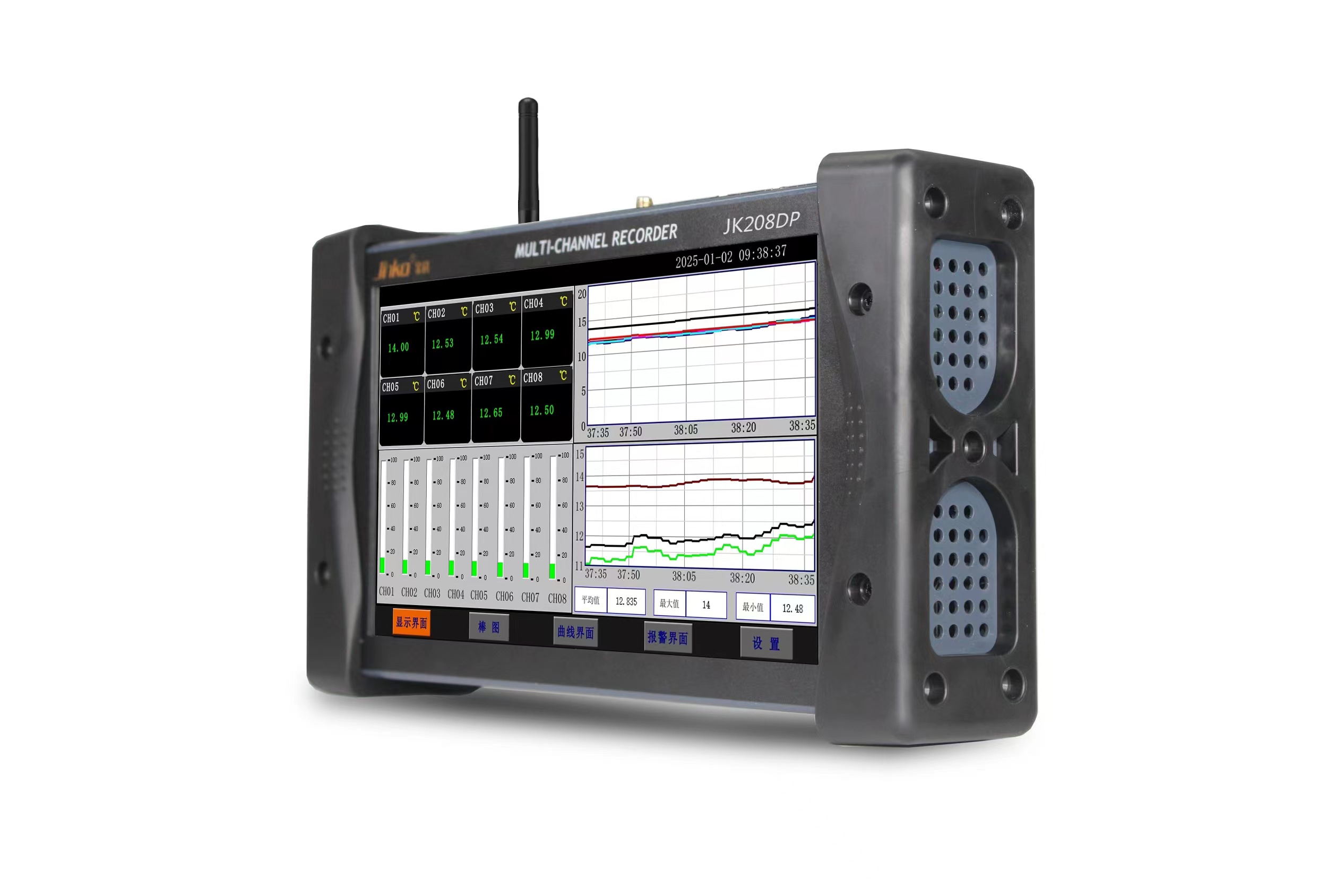

JK208DP无线数据采集系统是由JK208采集模组和显示终端组成，JK208采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。
通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持320通道同时采集。JK208DP无线数据记录仪采用无线简约设计，
有效解决多通道布线作业繁琐问题，支持温度、湿度、电流、电压、压力、液位、流量、振动、转速、频率等同时测试。
应用特点：①解决各大应用场所布线问题；②支持同时观测多个场所实验数据；③支持分别测试室内外数据；④可监测产线分部点散信号不统一数据；
应用领域：工业生产、仓储物流、医疗保健等领域发挥重要作用，监控中心接收数据并分析，确保安全高效，适用于自动化生产、智能家居等场景。
JK208技术参数 | |
有效分辨率 | 16位 |
系统通道 | 最多320路 |
模块通道 | 独立配置8路 |
输入信号 | 热电偶：K,E,R,B,N,T,E,J,S 热电阻：Pt100 电 流： 0.01mA~20mA 电 压： 0.01mV~100V |
通信方式 | WIFI、LORA、ZIGBEE、4G、以太网、RS485 (可选） |
通信距离 | 500m (无遮挡) |
网络拓扑 | 点对点、点对多点、对等和Mesh网络 |
基本精度 | ±0.2%F.S |
零漂移 | ±3uV/°C |
采样 | 采样速率：50HZ 1-19999s自主设定 采样模式：轮巡式独立采样 |
隔离电压 | 最大承受电压300Vdc（可定制600V） |
数据漂移 | 温漂：±25PPM/℃ |
记录模式 | PC软件记录 |
通信 | RS-485(2线)双口并联 通讯参数:9600bps 、可达通信距离：1.2公里 通讯协议：MODBuS-RTU 和 JKBUS 设备地址范围：1~320 |
电源 | +5/DC或24V/DC 电源反向保护、错接保护 |
接口 | 标准TPYE-C接口、RJ45 |
功耗 | 0.55W |
采集速度 | 55ms |
重量 | 0.185Kg |
机体特性 | 氧化铝合金、嵌壳体安装方式：嵌入式/国标C45导轨安装 |
外形尺寸 | 110mm *118mm*26mm(长*宽*高) 、外壳颜色：暗灰色 |
工作环境 | 工作环境：-20℃～70℃ 0～95%RH无结露 |
其他 | 输入阻抗：大于2M（电压型）、小于50Ω（电流型）静电防护：2000V |
产品型号 | 型号说明 | 备注 | |
JK208T-R | RS485通讯 、USB通讯 | 标配 RS485 TYPE-C 接口 | |
JK208T-Z | ZIGBEE无线通讯 | ||
JK208T-L | LORA无线通讯 | ||

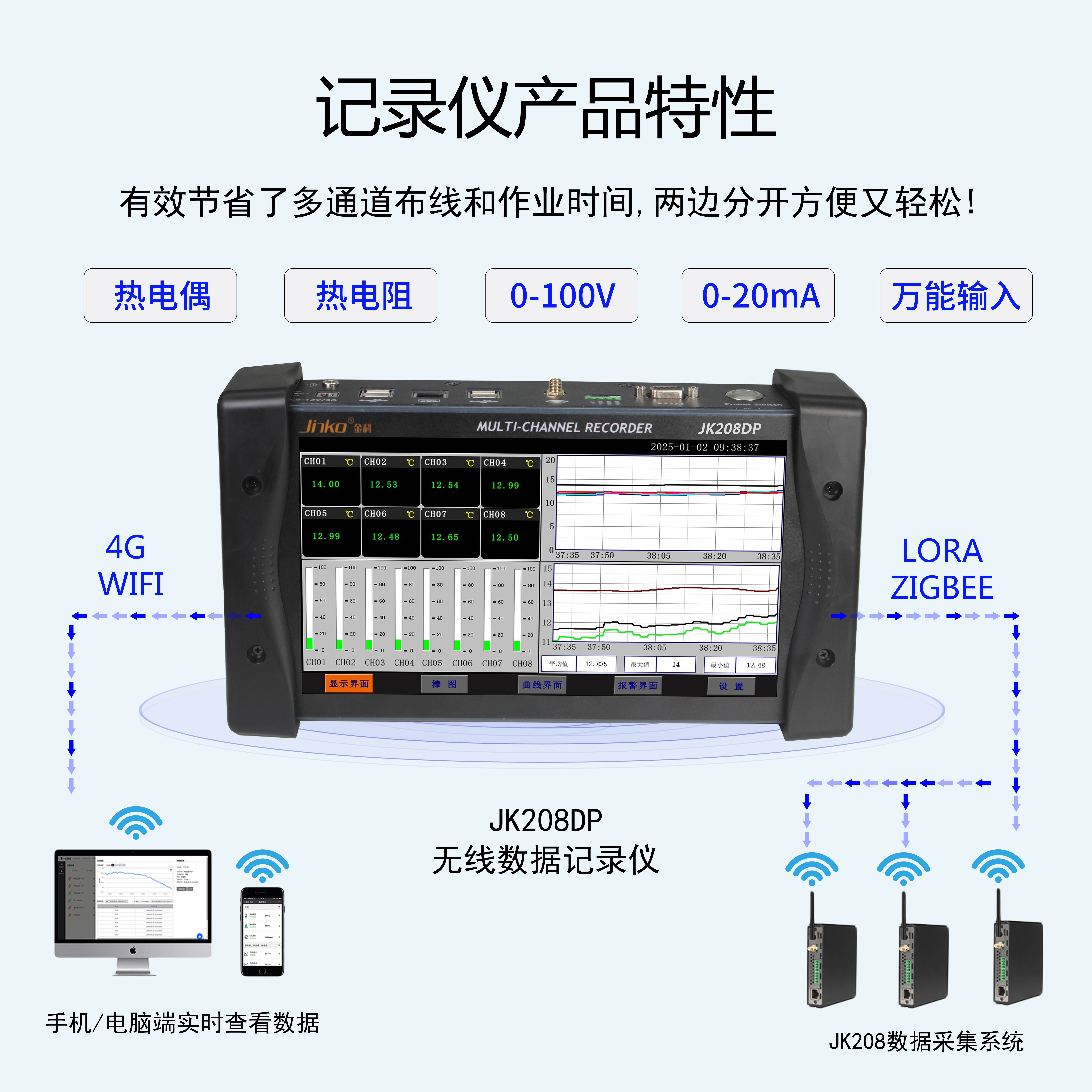

采集模块与集中网关通讯方式可选 | RS485、LORA、ZIGBEE | ||
集中网关与移动端（微信公众号） | WIFI、4G | ||
集中网关与PC端通讯方式可选 | RJ45(网口）、USB、WIFI | ||
单采集板与移动端通讯方式可选 | WIFI、4G | ||
单采集板（8路）与PC端通讯方式可选 | RJ45、USB、WIFI | ||
温度（热电偶） | 种类 | 测量温度范围（TS:测量温度） | 测量准确度 |
R | 0≤TS≤100℃ | ±5.2℃ | |
100<TS≤300℃ | ±3.0℃ | ||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | ||
S | 0≤TS≤100℃ | ±5.2℃ | |
100<TS≤300℃ | ±3.0℃ | ||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | ||
B | 400≤TS≤600℃ | ±3.5℃ | |
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | ||
K | -200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | |
0<TS≤1370℃ | ±(0.05% of rdg.+1.0℃) | ||
E
| -200≤TS≤-100℃ | ±(0.05% of rdg.+2.0℃) | |
-100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | ||
T | -200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | |
-100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | ||
J | -100°C ~ +1200°C 〈 0°C | ± ( 0.05% rdg. +0.5°C） ± ( 0.15%rdg.+0.5°C） | |
N
| -200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | |
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | ||
标准接点补偿准确度 | ±0.5℃ | ||
温度（热电阻） | PT100 | -100 ~400℃ | ±0.5℃ (定制可达±0.2℃、±0.1℃、±0.05℃) |
电压 电流 | 电 压：0.01mV~100V 电 流：0.01mA~20mA |
±(0.1% rdg.+2个字) | |
附注：当测量热电偶或者热电阻时，还需加上各类传感器
