JK9000多路数据记录仪
关键词:多路数据记录仪、多通道电压采集仪、多通道温升仪、热流测试仪
产品描述:100ms的采样速率,并行测试量(64通道采样时间100ms)配国产高精度湿度传感器精度可达1.5%。采用高亮度彩色10.1寸TFT液晶屏,丰富的显示功能 强大的数据搜索功能,状态指示灯功能*直观的触摸屏操作 *具有闪动报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面*实时曲线记录间隔1秒~9999秒步进设置,对应整屏曲线时间30秒~300分*追忆曲线记录间隔从1秒到9999秒连续设置*追忆曲线读数光标功能。*综合显示界面,实时显示温度的最大值,最小值和平均值 通过4G dtu可以再PC端、手机端远程监控记录数据。*
产品详细

资料下载

产品视频





■ 单机 最多可达64路数据采集测试

■ 多个测试单元同步进行测量(最多可达8个单元)
■ 每个测试单元可自由插拔

■ 万能输入:电流,电压,热电阻,热电偶,压力
■ 基本精度:0.2% F•S

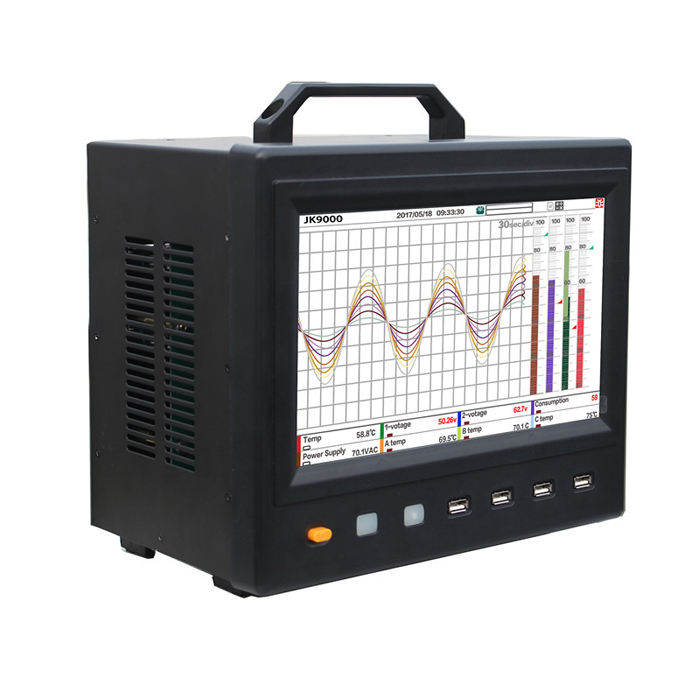

■ 带触摸10.1英寸彩色液晶屏,显示分辨率为1024*600
■ 键盘,鼠标即插即用

■ 温度补偿功能(TC)
■ 历史数据趋势的无缝显示

■ 数据保存功能方便测量结果的实时保存
■ 屏幕信息存储于U盘

■ wifi接口用于实现联机操作

■ 可通过USB HOST自动升级仪器操作软件

■ 灵活方便的文件操作系统

■ 中英文可选操作界面

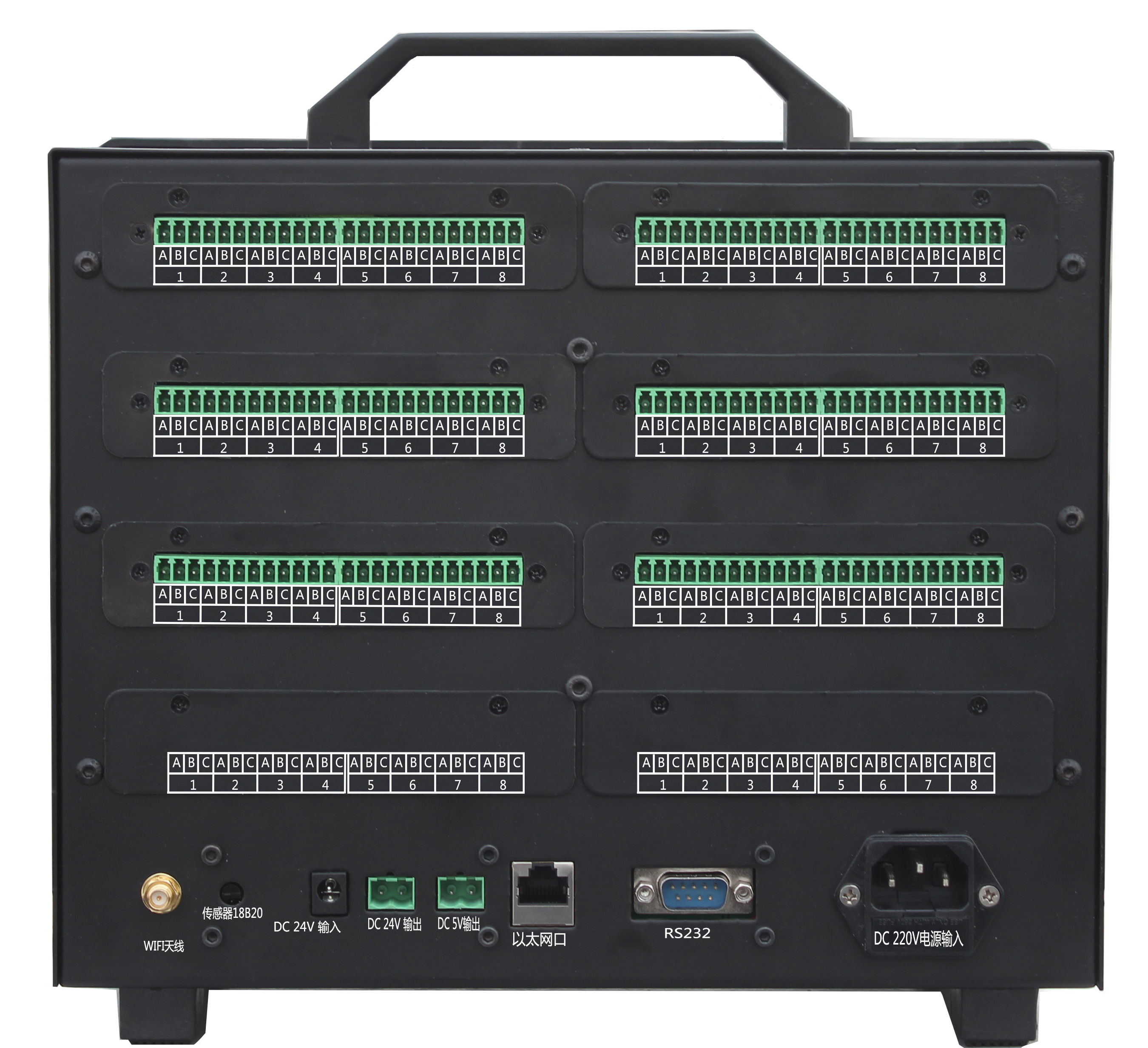

■ RS232、USB HOST 、USB Device、LAN,可方便与PC进行数据通讯以及对仪器的远程控制


显示特点:
* 采用高亮度彩色10.1寸TFT液晶屏,CCFL背光、画面清晰;
*丰富的显示功能 强大的数据搜索功能,状态指示灯功能
*直观的触摸屏操作
*具有闪动报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;

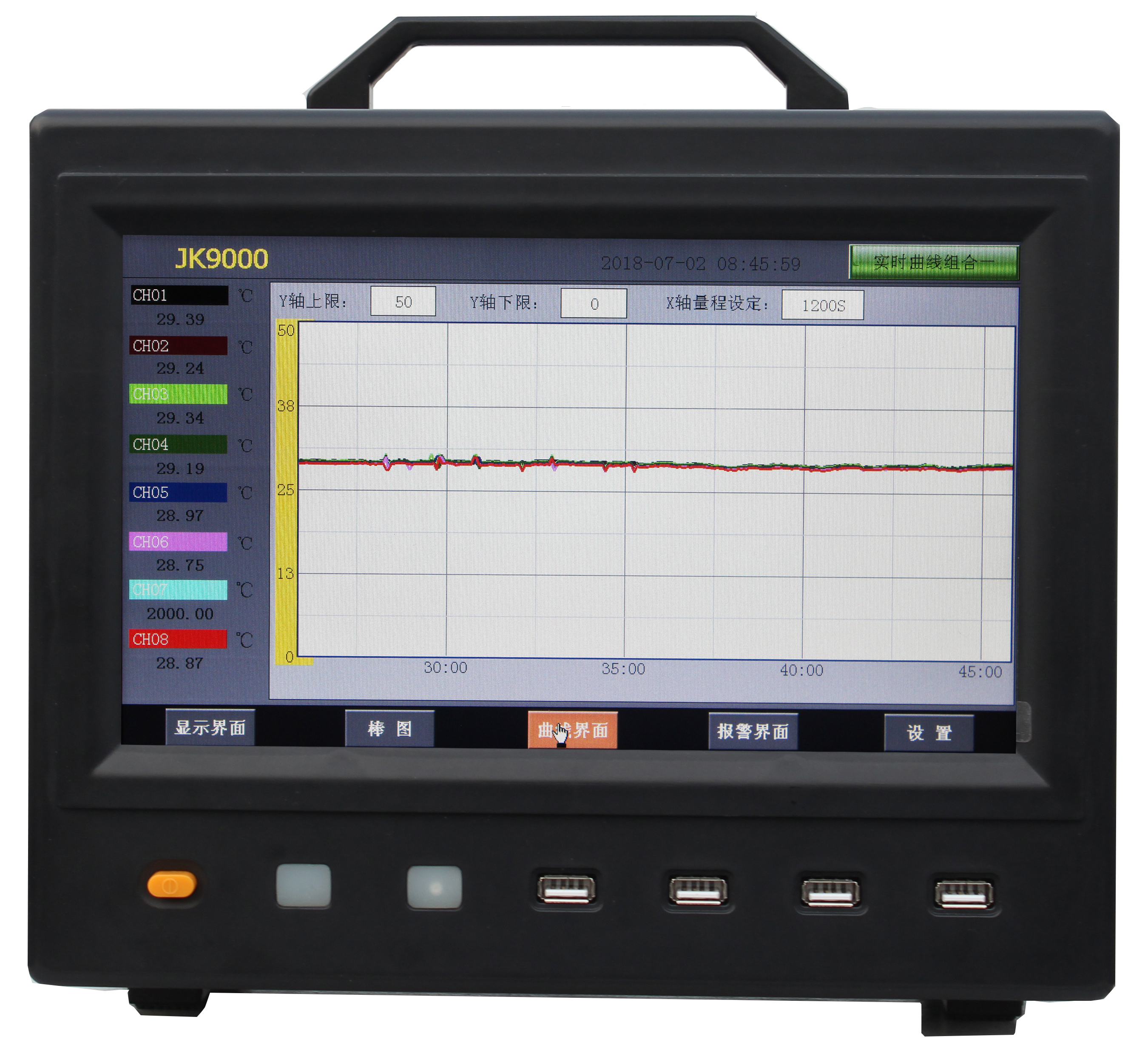

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
*实时曲线记录间隔1秒~9999秒步进设置,对应整屏曲线时间30秒~300分
*追忆曲线记录间隔从1秒到9999秒连续设置
*追忆曲线读数光标功能。
*综合显示界面,实时显示温度的最大值,最小值和平均值


供电:
用高品质的名牌开关电源,能在交流电源AC 85V~265V宽电压范围内正常工作;
*提供变送器DC 24V隔离配电;
*通过EMCIII级,保证仪表在恶劣的环境中正常工作.

输入信号:
*直流电流,直流电压,热电阻,热电偶,压力类,通过按键输入选择;隔离万能输入,
*温压补偿支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压 力补偿等常用补偿模型;
*直流电流:(4~20)mA,(0~10)mA,(0.01~20.00)mA
*直流电压:0.01mV-100V
*热电阻:Pt100(三线制)
*热电偶:K,S,R,B,N,E,J,T
*温湿度:选配2305温湿度探头可以直接测试(温度-20到110度)(湿度20%到98%)
选配AM2001湿度模块 (3%,条件:at25°C,60%RH,其他条件精度在5%),
*其它输入信号或分度号需在订货时注明。

通讯及打印接口(选配功能)
*光电隔离
*RS232、RS485标准
*通讯速率9600,19200,57600,115200通过设定选择
*配套测试软件,提供组态软件和应用软件技术支持
*可选Modbus RTU通讯协议与上位机通讯
*支持标准ModBus RTU通讯协议(选配功能),除支持本公司数据管理软件外,还支持MCGS、组态王等流行组态软件;


输出:
继电器报警输出;组态12点报警功能。
*可组态8点变送输出,光电隔离,误差小于±0.2% F·S
电流输出(4~20)mA, (0~10) mA, (0~20) mA可选。
电压输出(0~5)V, (1~5) V可选。
出厂默认设定为(4~20)mA,其他类型订货时注明。


*仪器本身标准配置为:2.0米长K型热电偶,温度范围:0-260℃,其他特殊要求定货前敬请说明. *可配备不同类型的智能通道板,根据应用要求选择。


技术参数:

   功能

             数据记录/采集仪

型号

JK9000

结构

台式

显示器

10.1英寸TFT彩色LCD(1024*600像素)

触摸屏

单点电阻屏

模块的最大连接数

16(最大测量通道数:128)

*最大连接数量受限于最大输入/输出通道数,并且因模块种类和组合而异

采样周期

100ms ~ 1h

内部存储器

4GBB(介质:闪存)

外部存储介质

出厂标配8GB U盘  USB接口(/UH选件):兼容USB 2.0标准(外部存储介质:USB闪存)

(键盘/鼠标:兼容HID Class Ver.1.1标准)

通信功能

以太网(10 BASE-T/100 BASE-TX),Modbus/TCP(客户端功能/服务器功能)
串行通信:RS-232、RS485    Modbus/RTU(主机功能/从机功能)

其他功能

                      安全功能 :锁键功能、登录功能时钟功能:日历功能

                                       精度:±5ppm(0~50℃)LCD屏保功能

额定供电电压

100-240VAC或DC:24V

额定电源频率

50/60Hz

功耗

最大35VA(100VAC)

绝缘电阻

在以太网端子、RS422/485、各绝缘端子与地之间:≥20MΩ(500VDC时)

耐电压

在电源端子与地之间:3000VAC(50/60Hz)/1 分钟

外部尺寸

(W*H*D)

主机 : 277*260*180(mm)

包括模块:277*260*180(mm)

开孔尺寸(mm)

280宽*225高*200深

重量(仅主机)

约5.7kg


采样模块技术规格

      模拟输入部分规格

项目

内容

输入方式

光电继电器扫描方式,全通道绝缘输入 平衡输入

模式输入端子形状

M3螺栓式端子

测量参数

温度、湿度、压力、流量、重力、热流、风力

测量范围

电压

0.01mv 100.00V F.S.(满量程)最高分辨率1µV

热电阻

种类:PT100    PT1000

热电偶

种类:KJETRSBN

电流

0.01mA - 20mA

数字过滤器

Off25102040 (平滑滤波)

采样速率

100ms -1h





















测量精度

电压

±0.1% of F.S.(满量程)

温度

(热电偶)

种类



测量温度范围

TS:测量温度)

测量准确度

R

0TS100

±5.2

100<TS300

±3.0

300<TS1600

±(0.05% of rdg.+2.0)

S

0TS100

±5.2

100<TS300

±3.0

300<TS1760

±(0.05% of rdg.+2.0)

B

400TS600

±3.5

600<TS1820

±(0.05% of rdg.+2.0)

K

200<TS0

±(0.05% of rdg.+2.0)

0<TS1370

±0.5% of rdg.+1.0)

E



200TS-100

±0.05% of rdg.+2.0)

100<TS800

±(0.05% of rdg.+1.0)

T

200TS-100

±(0.5% of rdg.+1.5)

100<TS400

±(0.1% of rdg.+0.5)

J

200TS-100

±2.7

100<TS100

±1.7

100<TS1100

±(0.05% of rdg.+1.0)

N



200TS<0

±(0.1%of rdg.+2.0)

0TS1300

±(0.1% of rdg.+1.0)

标准接点补偿准确度

±0.5

PT100

-100<TS100

±0.2

PT1000

-100<TS100

±0.15



电流

0.1mA - 20.0mA

±0.1%

A/D转换器

方式:ΔΣ方式,16Bit

(有效分解能力:±范围内约1/40000)

最大输入电压

输入端子+/-之间

-100V ~ 100V: p-p

通道间(1-1/(-1)

60Vp-p

输入端子/GND之间

60 Vp-p

最大电压

(耐电压)

通道间

350Vp-p(1分钟内)

输入端子/GND之间

350Vp-p(1分钟内)








应用行业:

1.SMT行业温度数据监控;
2.电子设备厂温度数据监控 ;
3.电子产品的温度数据监控 ;
4.冷藏库温度监测;
5.药厂GMP监测系统 ;
6.环境监测;
7.电信机房监控 ;
8.仓库温度监测;
9.过程温度监测;
10.啤酒生产 ;
11.空调监测;
12.石油仪器设备;
13.机房环境监测工程;
14.库房环境监测工程;
15.塑料机械设备数据监控;
16. 高校等做实验;
17. 菜棚的温湿度监测等等。
