产品简介：

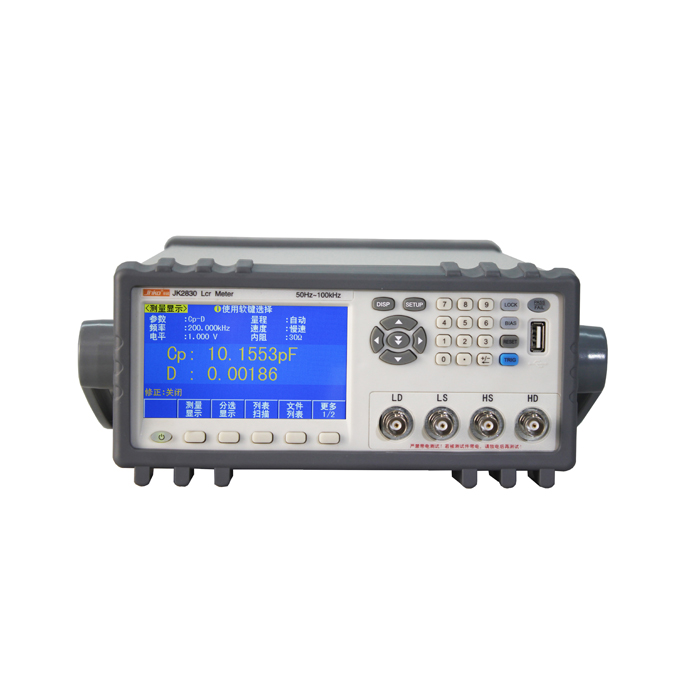

JK2830是新一代低成本高性能紧凑型的LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华，紧凑，小巧，取消传统机械电源开关，采用软件
控制电源开关，0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统。美观大方，操作简便。仪器提供丰富的接口，标准
SCPI指令，可方便组成各种测试系统，满足 检验生产科研的各种需求。
性能特点：
低成本、高性能、小体积的LCR测试仪
4.3寸TFT液晶显示
软电源开关
中英文可选操作界面
最高200KHz测试频率
6位读数分辨率
10mVrms-2.0Vrms可编程测试电平 ，内置0~+-5V/50mV偏置源
DCR测试功能，50mV-2V可编程测试电平，分辨率10微欧
Ls-Rd/Lp-Rd功能，（L,Rd同时显示）
最高测试速度13ms/次
30欧姆、100欧姆可选信号源阻抗
电压电流监视和自动电平调整功能
内键比较器，10档分选和技术功能
支持U盘文件存储，可通过U盘升级仪器程序

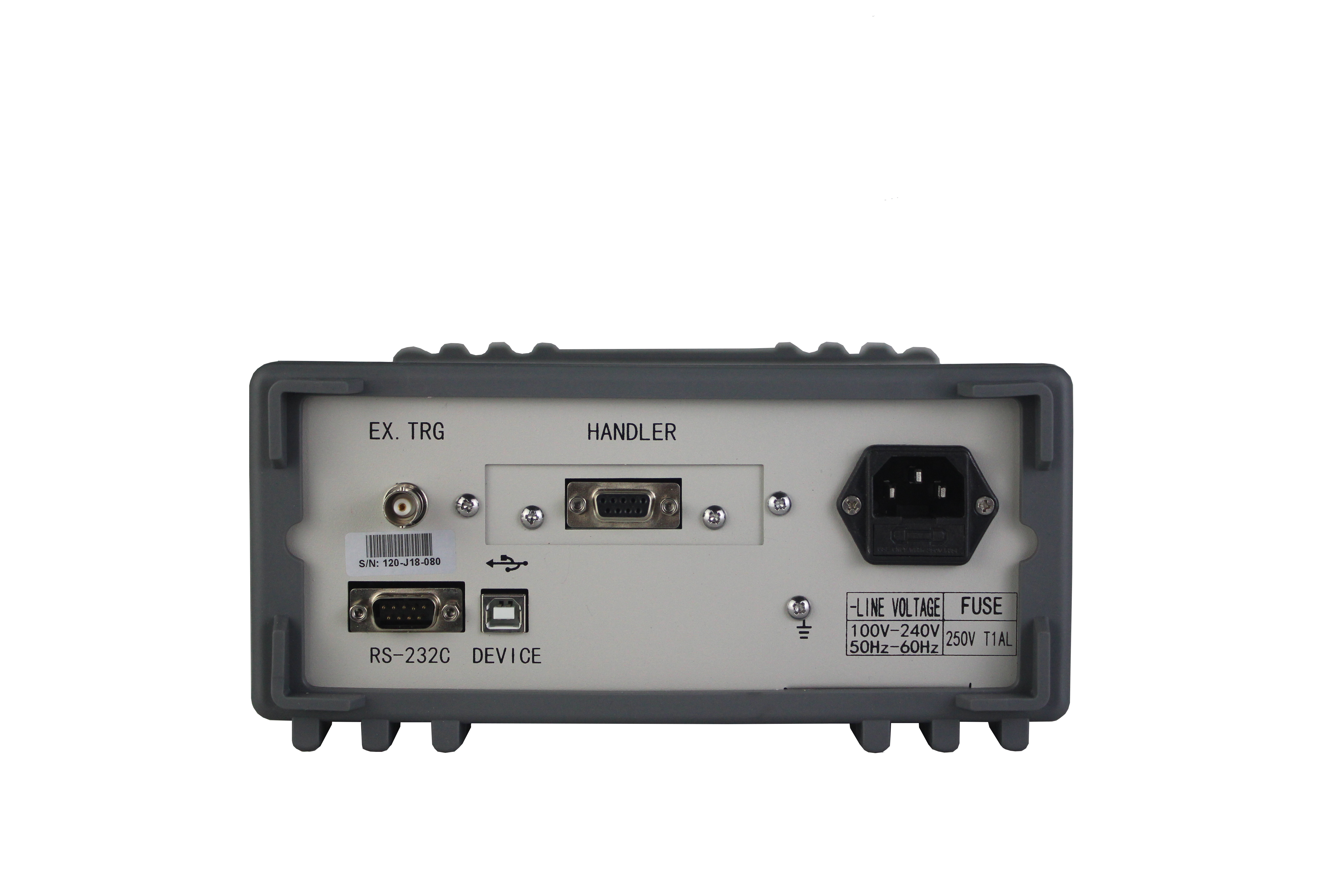

RS232，RS485，USB,HANDLER,GPIB接口
单组变压器参数测试功能（仅部分机型）
Rd的意思是DCR
技术参数：
型号 | JK2830 | JK2831 | JK2832 | ||
显示 | 4.3 TFT LCD 显示器480*272 | ||||
基本测量准确度 | LCRZ | 0.05% | 0.1% | 0.05% | |
DCR，圈数比 | 0.1% | ||||
校准条件 | 预热时间：≧30分；环境温度：23±5℃；信号电压：1Vrms; 清零：OPEN、SHORT后；测试电缆长度：0m | ||||
测试频率 | 50Hz-100kHz ,0.01Hz 步进 | 50Hz-200kHz, 37 点 | 20Hz-200kHz, 0.01Hz 步进 | ||
信号源输出阻抗 | 30Ω、100Ω可选、±1%@1kHz | ||||
AC 测试信号电平 | 正常 | 10mV-2Vrms；最小分辨率：10mV，准确度：10% x设定电压+2mV; | |||
100μA-200mArms,最小分辨率：0.1mA | |||||
恒定电平 | 20mV-1Vrms,最小分辨率：10mV,准确度：10% | ||||
200μA-10mArms,最小分辨率：0.1mA | |||||
DCR 测试信号电平 | 1V DC | 1V DC | 50mV-2V DC, 最小分辨率：0.5mV | ||
DC 偏置电压源 | 0V~±5V，最小分辨率：0.5mV,准确度：1% | ||||
0mA~±50mV,最小分辨率：0.5μA | |||||
LCR数字电桥测试参数 | L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im、△% | ||||
变压器测试参数 | 无 | ||||
DCR显示范围 | 0.00001Ω~999.999MΩ | ||||
LCR参数显示范围 | ｜Z｜,R,X 0.00001Ω-99.9999MΩ ｜Y｜,G,B 0.00001μs-99.9999s C 0.0000pF-9.99999F L 0.00001μH-99.9999kH D 0.00001-9.99999 Q 0.00001-99999.9 Θ(DEG) -179.999-179.999 Θ(RAD) -3.14159-3.14159 △% -999.999%-999.999% | ||||
显示位数 | 6 | 5 | 6 | ||
测量时间（≧10kHz) | 快速：75次/秒（12.5ms),中速：11次/秒（83ms),慢速：2.7次/秒（167ms) | ||||
等效电路 | 串联，并联 | ||||
量程方式 | 自动，保持 | ||||
触发方式 | 内部，手动，外部，总线 | ||||
平均次数 | 1-255 | ||||
清零功能 | 开路，短路，负载 | ||||
数学运算 | 直读，△ABS,△% | ||||
触发延时设定 | 0-60.000s,1ms步进 | ||||
步进延时设定 | 0-60.000s,1ms步进 | ||||
列表扫描 | 201点，扫描参数：测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 | ||||
独有功能 | L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能 | ||||
比较器功能 | 10档分选，BIN1~BIN9、NG、AUX | ||||
档计数功能 | |||||
PASS,FAIL前面板LED显示 | |||||
内部非易失性存储器 | 100组LCRZ仪器设定文件，201次测试结果 | ||||
外部USB存储器 | 仪器设定文件，CSV数据文件，截屏（GIF图像） | ||||
接口 | 控制接口 | HANDLER | |||
通讯接口 | USB HOST,RS232,RS485(选件），GPIB(选件） | ||||
存储器接口 | USB DEVICE(U盘存储或条形码扫描） | ||||
尺寸 | 上架尺寸：215mm（宽）x88mm(高）x336mm(深） | ||||
