数据采集记录仪
您的当前位置:首页 / 产品中心 / 温度数据采集仪 / 数据采集记录仪

数据采集仪 数据记录仪 多路数据采集仪 多路电压采集仪
关键词:JK350
产品描述:JK350可进行电压/温度/湿度/脉冲/逻辑的多元输入,最快5ms采集 5.6英寸宽屏液晶显示器、便于识别波形显示 根据客户要求提供多种高速电压测定,1台机器便可测定温度、湿度及电压等不同对象 1mv -1V/ 1-100V F.S.(满量程)最高分辨率 1µV,10 个隔离通道 直流电压(20mv到 50V)数字采集仪,此外,内置存储器中搭载32GB大容量闪存,无需使用外部存储媒体即可实现长时间的数据収录。WIFI无线传输数据,手机平台远程监测。 JK350提高了可对应多样化测量用途的功能性与操作性。
产品详细

资料下载

产品视频

 性能特征:

 支持各类应用的灵活的信号输入系统

 支持远程监视以及数据记录的无线LAN功能

 32G SD卡储存容量

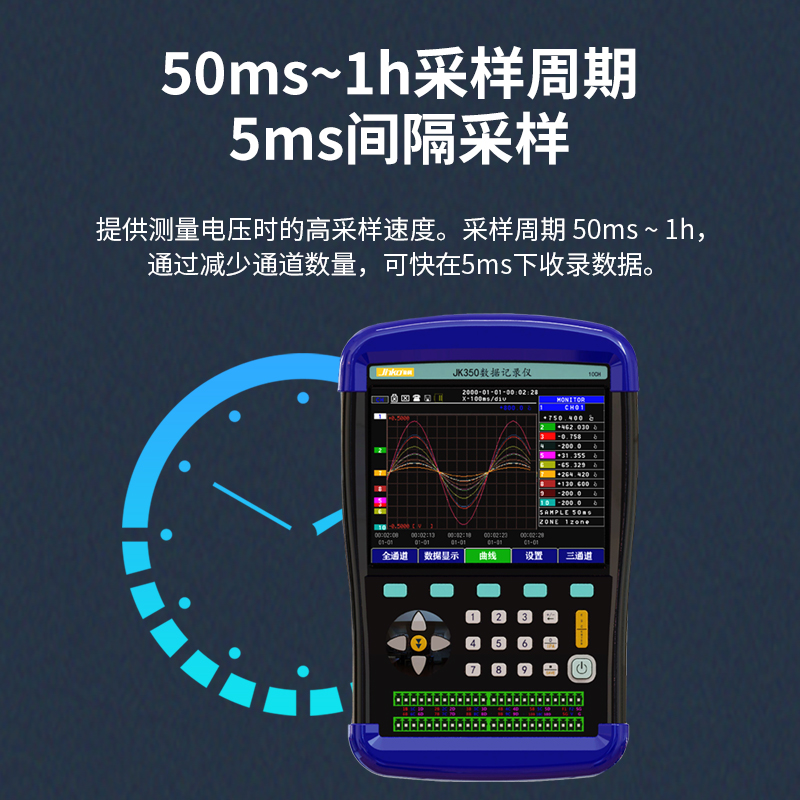

 最高支持5ms间隔采样

 热电偶测量精度提高50%

 分辨率高达1µV的采样信号

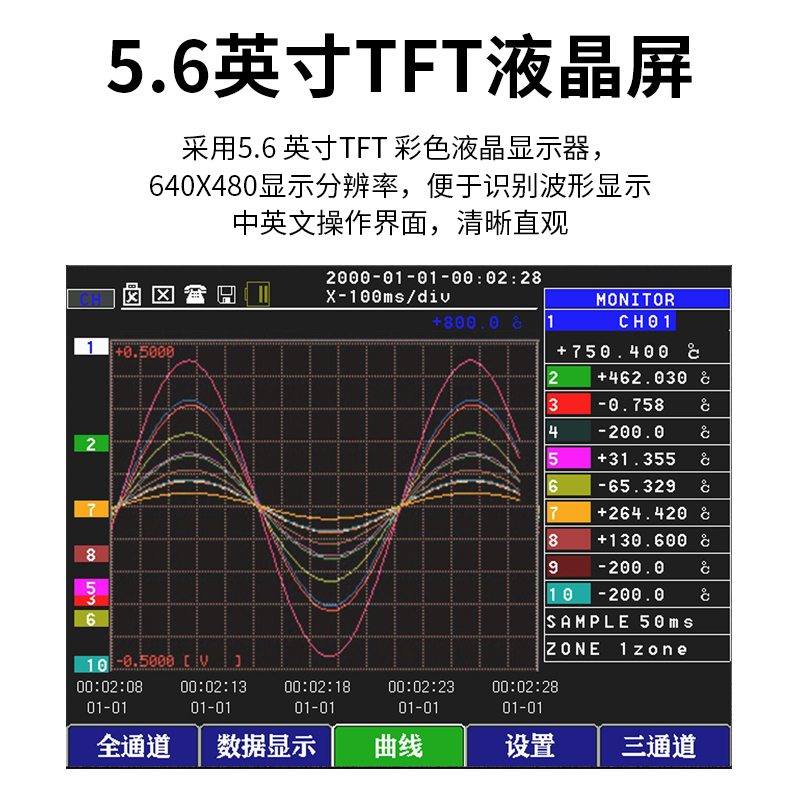

 5.6英寸(640x480点)TFT液晶显示屏视角更广


主要应用领域:

汽车厂家测试、家电厂家测试(含PC)油田测试(含海洋钻井)、各类野外测试、冷藏运输记录、

振动测量面向燃料电池、电动车电池等开发领域、防止地球变暖的环境测量燃料电池材料开发、

能源领域汽车研发、车载零件评估、设备的维护、检查等。


技术参数:

体规格

项目

内容

模拟输入通道数

10ch

外部输入输入(*5)

输入(*2)

脉冲输入 2ch

输入(*1)

高电平测试 低电平停止

输出(*2)

警报输出 1ch

电压输出 5V 1ch (12V、24V 需出厂前备注)

采样周期

50ms ~ 1h(单通道最高 5ms)

波形显示的时间刻度

1s~24h/刻度

触发功能、警报判断

触发动作

高电平测试 低电平停止

动作的重复

OFF ON(自动准备)

条件触发

高电平

警报输出

警报值时输出信号

脉冲输入

累计模式

累计开始测量后的脉冲数

50,500,5000,50k,500k,5M,50M,500M C/F.S.(脉冲数/满量程)

运算功能

通道内运算

模拟信号的加减乘除运算

统计运算

平均值、峰值、最大值、最小值、实际值

PCI/F

USB2.0(全速),无线 LAN (使用选件)

储存装置

内置

32GB 闪存

外置

U 盘(直存,转存)

保存内容

测量转换数据(CSV ,TXT)

收录模式

循环收录功能:保存最新的数据 (收录数据数:1000 ~ 2000000)

数据回放

记录仪收录的数据(BIN 格式)

单位换算功能

测量值可以在指定单位间换算

显示器

尺寸

5.6 英寸 TFT 彩色液晶显示器(WQVGA:解析度 640x480)

语言

英语、汉语

画面显示(*9)

数值和 YT 波形 仅波形 数值和统计计算

使用环境

0~45℃,5~85%RH(无结露)

(电池驱动时为 0~40℃/充电时为 15~35℃)

额定电源

AC 适配器

AC100V~240V/50~60Hz(标配电源适配器 1 个)

DC 电源驱动

DC8.5V~24V、另需 DC 驱动线

电池组

干电池驱动(电池(选件 C-800): 8.4V DC,25000mAh)

消耗功率(*10 )

36 VA 以下

外观尺寸[H X W X D ]

尺寸:229(高)*148(宽)*46(深)(mm) (突出部除外)

重量

(约)1280g


模拟输入部分规格

项目

内容

输入方式

光电继电器扫描方式,全通道绝缘输入 平衡输入

模式输入端子形状

M3 螺栓式端子

测量范围

电压

JK350: 1mv -1V/ 1-100V F.S.(满量程)最高分辨率 1µV



JK330: 1mv -1V/ 1-100V F.S.(满量程)最高分辨率 0.1mV


热电阻

种类:PT100 PT1000


热电偶

种类:K、J、E、T、R、S、B、N、


湿度

0 ~ 100% (使用选件 C-150)


电流

JK350: 0-20mA (电流分辨率0.001mA)



JK330: 0-20mA (电流分辨率0.1mA)


重力

0~1000kg

采样速率

JK350

5ms、50ms、100ms、1s、10s、100s


JK330

500m1s、10s、100s、1000s

数字过滤器

Off、2、5、10、20、40 (平滑滤波)

测量精度

*14)

电压

±0.1% of F.S.(满量程)


温度(热电偶)(*15)

种类

测量温度范围(TS:测量温度)

测量准确度



R

0≤TS≤100℃

±5.2℃




100<TS≤300℃

±3.0℃




300<TS≤1600℃

±(0.05% of rdg.+2.0℃)



S

0≤TS≤100℃

±5.2℃




100<TS≤300℃

±3.0℃




300<TS≤1760℃

±(0.05% of rdg.+2.0℃)



B

400≤TS≤600℃

±3.5℃




600<TS≤1820℃

±(0.05% of rdg.+2.0℃)



K

200<TS≤0℃

±(0.05% of rdg.+2.0℃)




0℃<TS≤1370℃

±(0.5% of rdg.+1.0℃)



E

200≤TS≤-100℃

±( 0.05% of rdg.+2.0℃)




100<TS≤800℃

±(0.05% of rdg.+1.0℃)



T

200≤TS≤-100℃

±(0.5% of rdg.+1.5℃)




100<TS≤400℃

±(0.1% of rdg.+0.5℃)



J

200≤TS≤-100℃

±2.7℃




100<TS≤100℃

±1.7℃




100<TS≤1100℃

±(0.05% of rdg.+1.0℃)



N

200≤TS<0℃

±(0.1%of rdg.+2.0℃)




0≤TS≤1300℃

±(0.1% of rdg.+1.0℃)



标准接点补偿准确度

±0.5℃



PT100

100<TS≤100℃

±0.2℃ (订货前说明



PT1000

100<TS≤100℃

±0.15℃(订货前说明

A/D 转换器

方式:ΔΣ方式,24Bit(有效分辨率:约±1/65536)

0~100V

量程电压

端子间

110Vpp


通道间

110Vpp

其它

端子间

36Vpp


通道间

110Vpp

最大耐压

端子间

350Vpp(1分钟内)


通道间

350Vpp(1分钟内)
