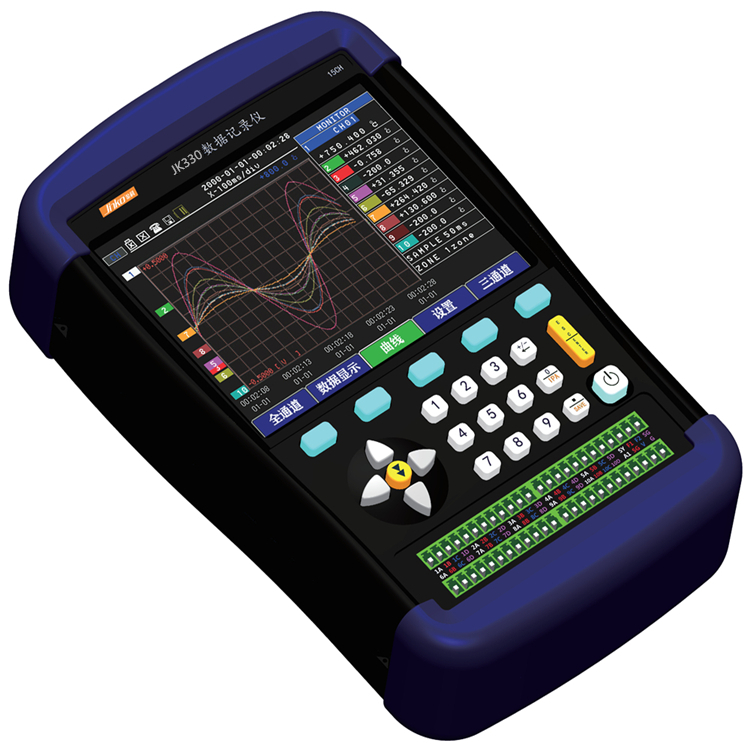

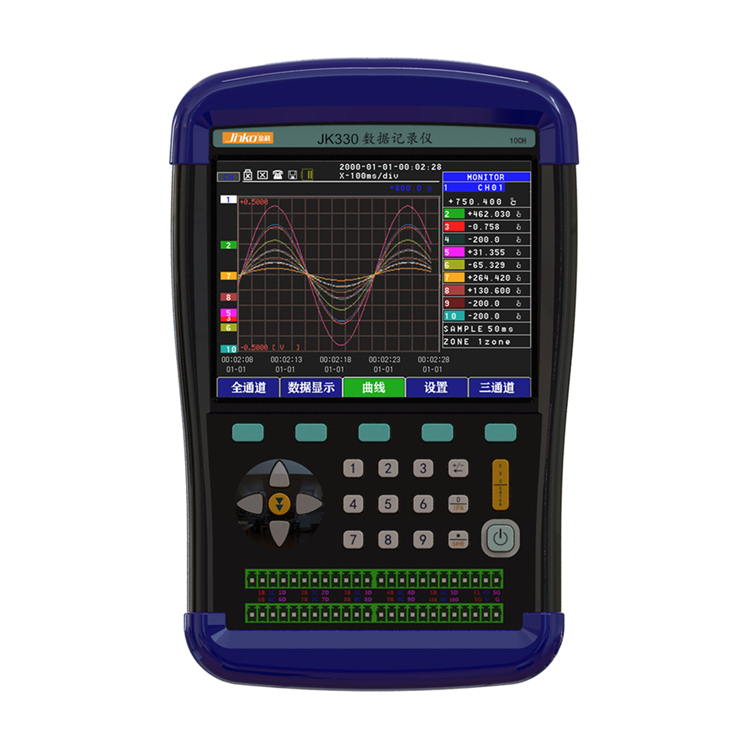

JK330数据采集仪
关键词:数据记录仪、 数据采集仪、 数据记录仪、 电压记录仪、 多路电压电流记录仪 、 高精度温度记录仪
产品描述:采样速率500ms 8G内存,支持电压/温度/湿度/脉冲/电流等信号输入。
产品详细

资料下载

产品视频


330 (3).jpg 350-1.jpg

多功能模拟信号输入接口

采用各类输入信号不受他通道影响的全通道绝缘输入方式。

JK350支持电压/温度/湿度/脉冲/电流等信号输入。

不同的测量对象仅需一台便可完成测量。



通道脉冲信号输入

支持2通道脉冲信号的输入

脉冲输入时,支持速度和流量等工业测量中需要的累计的测量。






JK330 模拟输入规格

项目

内容

输入方式

光电继电器扫描方式,全通道绝缘输入 平衡输入

模式输入端子形状

M3螺栓式端子

测量参数

温度、湿度、压力、流量、重力、热流、风力

测量范围

电压

0.001mv 100.00V F.S.(满量程)最高分辨率1µV

热电阻

种类:PT100    PT1000

热电偶

种类:K、J、E、T、R、S、B、N、

电流

0.01mA - 20mA

数字过滤器

Off、2、5、10、20、40 (平滑滤波)

采样速率

500ms -1h





















测量精度

电压

±0.1% of F.S.(满量程)

温度

(热电偶)

种类



测量温度范围

TS:测量温度)

测量准确度

R

0≤TS≤100℃

±5.2

100<TS≤300℃

±3.0

300<TS≤1600℃

±(0.05% of rdg.+2.0℃)

S

0≤TS≤100℃

±5.2

100<TS≤300℃

±3.0

300<TS≤1760℃

±(0.05% of rdg.+2.0℃)

B

400≤TS≤600℃

±3.5

600<TS≤1820℃

±(0.05% of rdg.+2.0℃)

K

200<TS≤0℃

±(0.05% of rdg.+2.0℃)

0℃<TS≤1370℃

±0.5% of rdg.+1.0℃)

E



200≤TS≤-100℃

±0.05% of rdg.+2.0℃)

100<TS≤800℃

±(0.05% of rdg.+1.0℃)

T

200≤TS≤-100℃

±(0.5% of rdg.+1.5℃)

100<TS≤400℃

±(0.1% of rdg.+0.5℃)

J

200≤TS≤-100℃

±2.7

100<TS≤100℃

±1.7

100<TS≤1100℃

±(0.05% of rdg.+1.0℃)

N



200≤TS<0℃

±(0.1%of rdg.+2.0℃)

0≤TS≤1300℃

±(0.1% of rdg.+1.0℃)

标准接点补偿准确度

±0.5

PT100

-100<TS≤100℃

±0.2

PT1000

-100<TS≤100℃

±0.15



电流

0.1mA - 20.0mA

±0.1%

A/D转换器

方式:ΔΣ方式,16Bit

(有效分解能力:±范围内约1/40000)

最大输入电压

输入端子+/-之间

-100V ~ 100V: p-p

通道间(1-1/(-1)

60Vp-p

输入端子/GND之间

60 Vp-p

最大电压

(耐电压)

通道间

350Vp-p(1分钟内)

输入端子/GND之间

350Vp-p(1分钟内)



JK330 主体规格

项目

内容

模拟输入通道数

10ch

外部输入

输入(*5)

输入(*2)

脉冲输入2ch

输入(*1)

高电平测试 低电平停止

输出(*2)

警报输出 1ch

电压输出5V 1ch  (12V24V需出厂前备注)

采样周期

500ms ~ 1h(单通道最高5ms

波形显示的时间刻度

1s~24h/刻度

触发功能、

警报判断

触发动作

高电平测试 低电平停止

动作的重复

OFF ON(自动准备)

条件触发

高电平

警报输出

警报值时输出信号

脉冲输入

累计模式

累计开始测量后的脉冲数

50,500,5000,50k,500k,5M,50M,500M C/F.S.(脉冲数/满量程)

运算功能

通道内运算

模拟信号的加减乘除运算

统计运算

平均值、峰值、最大值、最小值、实际值

PCI/F

USB2.0(全速),无线LAN (使用选件)

储存装置

内置

8GB闪存

外置

U(直存,转存)

保存内容

测量转换数据(CSV ,TXT)

收录模式

循环收录功能:保存最新的数据 (收录数据数:1000 ~ 2000000)

数据回放

JK330收录的数据(BIN格式)

单位换算功能

测量值可以在指定单位间换算

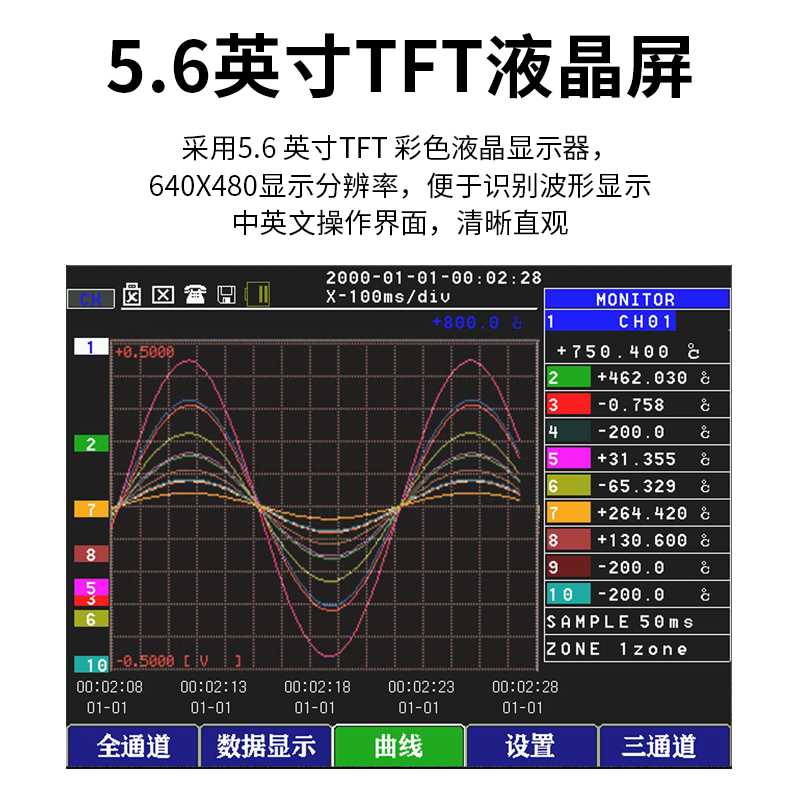

显示器

尺寸

5.6英寸TFT彩色液晶显示器(WQVGA:解析度640x480)

语言

英语、汉语

画面显示(*9)

数值和YT波形 仅波形 数值和统计计算

使用环境

0~45,5~85%RH(无结露)

(电池驱动时为0~40/充电时为15~35)

额定电源

AC适配器

AC100V~240V/50~60Hz(标配电源适配器1个)

DC电源驱动

DC8.5V~24V、另需DC驱动线

电池组

干电池驱动(电池(选件C-800): 8.4V DC,25000mAh)

消耗功率(*10)

36 VA以下

外观尺寸[H X W X D]

尺寸:229(高)*148(宽)*46(深)(mm) (突出部除外)

重量

(约)1280g
