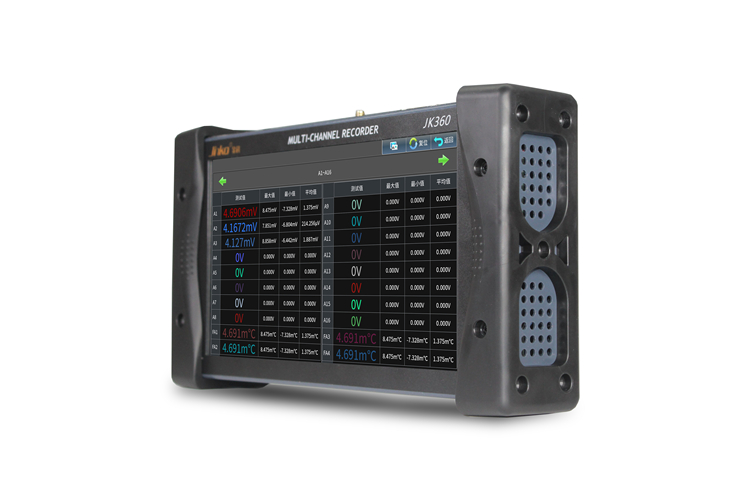

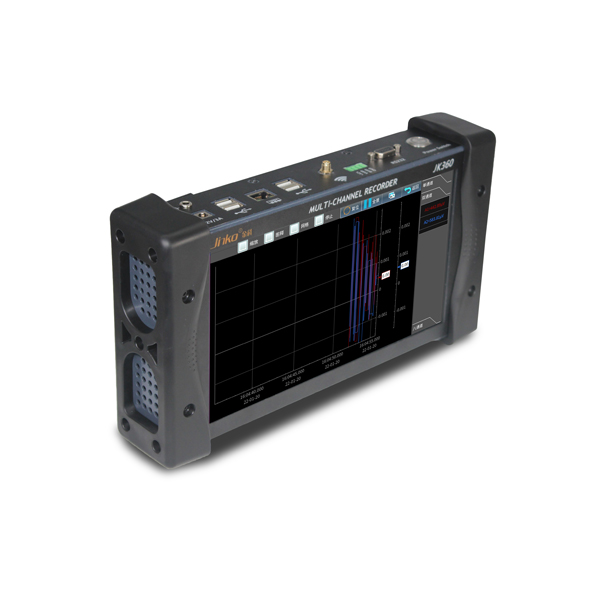

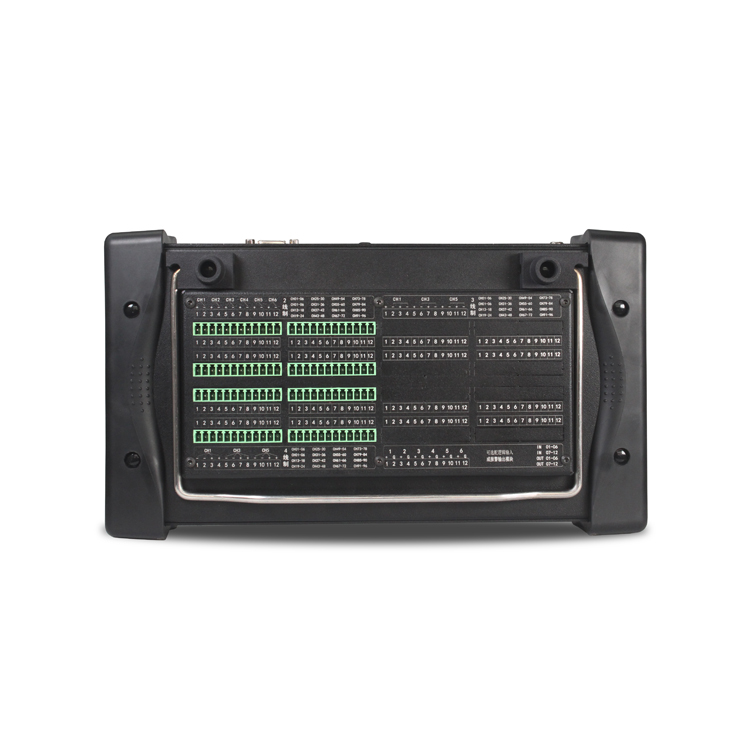

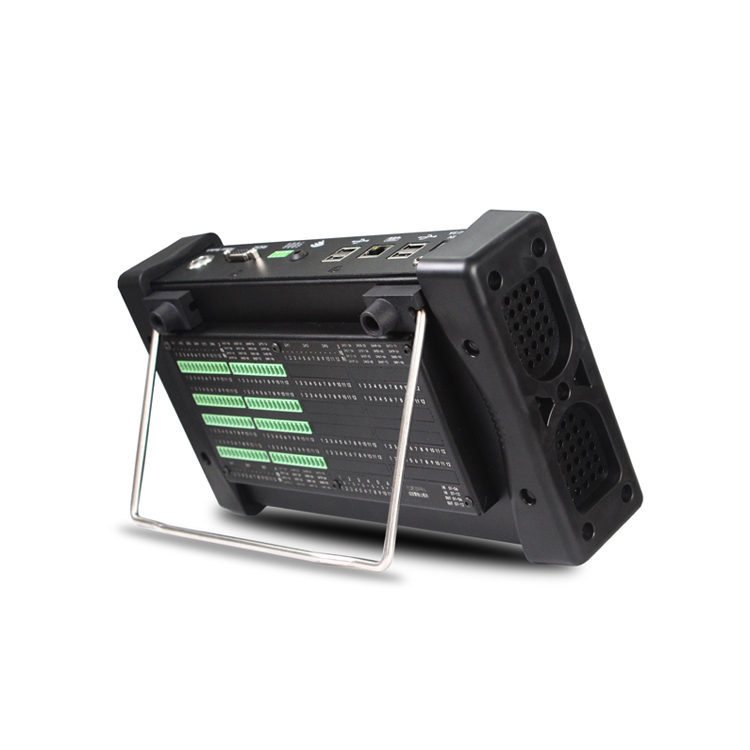

JK360数据采集仪
关键词:数据采集仪,多路数据记录仪
产品描述:■ 最多96模拟通道采集 ■ 每个通道最高1ms取样速度 ■ 1kHz带宽 ■ 1TB内置固态硬盘 ■ 内置电池 ■ 通用输入:电压,热电偶,PT100-1000,电流(需选装适配器),电阻 ■ 电压:0.001mV~100V(直接输入土100V) ■ 温度:热电偶(所有类型),Pt100/Pt1000 (3线或4线) ■ 10TFT全景触摸屏 ■ 丰富的通讯接口:USB,以太网,串口WiFi ■ 锂电池: 8h待机
产品详细

资料下载

产品视频





性能特点


 最多96模拟通道采集

 每个通道最高1ms取样速度

 1kHz带宽

 1TB内置固态硬盘

 内置电池 通用输入:电压,热电偶,PT100-1000,电流(需选装适配器),电阻

 电压:0.001mV~100V(直接输入100V)

 温度:热电偶(所有类型),Pt100/Pt1000

(3线或4线)

 5种报警(输出)

 4种逻辑功能输入,带计数器和频率计功能

 16-bit分辨率

 10TFT全景触摸屏

 丰富的通讯接口:USB,以太网,串口WiFi

 锂电池: 8h待机

 JK Lab软件(免授权)

 安全标准:IEC61010CATI100V






      功能

JK360-24

JK360-48

JK360-72

JK360-96



模拟通道

24CH(二线制)

12CH(三线制四线制)

48CH ( 二线制 )

24CH ( 三四线制 )

72CH(二线制)

36CH(三四线制)

96CH(二线制)

48CH(三四线制)

逻辑通道12通道

选配

选配

选配

输出功能12通道

选配

选配

选配

单相电机与三相系统的功率分析

选配

选配

选配



JK360 模拟输入部分规格

项目

内容

输入方式

光电继电器扫描方式,全通道绝缘输入 平衡输入

模式输入端子形状

插拔式端子

测量参数

温度、湿度、压力、流量、重力、热流、风力

测量范围

电压

0.001mv ~100.00V F.S.最高分辨率1µV

热电阻

种类:PT100    PT1000

热电偶

种类:K、J、E、T、R、S、B、N、

电流

0.001mA - 20mA    最高分辨率1µA


电阻

0.0001Ω~99.99MΩ


逻辑功能

输入

通道数量: 12

最大允许电压: 24V Cat I

采样率: 最大1ms

脉冲计数/频率测试: 0-500k

数字过滤器

Off、2、5、10、20、40 (平滑滤波)

采样速率

1ms -1h  1ms to 20mn V >50mV 2ms to 20mn V ≤50mV, 热电偶 & Pt100-Pt1000

A/D转换器

方式:ΔΣ方式,24 Bit  (有效分解能力:±范围内约1/40000)





















测量精度

电压

±0.1% of F.S.(满量程)

温度

(热电偶)

种类

测量温度范围(TS:测量温度)

测量准确度

R

0≤TS≤100℃

±5.2℃

100<TS≤300℃

±3.0℃

300<TS≤1600℃

±(0.05% of rdg.+2.0℃)

S

0≤TS≤100℃

±5.2℃

100<TS≤300℃

±3.0℃

300<TS≤1760℃

±(0.05% of rdg.+2.0℃)

B

400≤TS≤600℃

±3.5℃

600<TS≤1820℃

±(0.05% of rdg.+2.0℃)

K

200<TS≤0℃

±(0.05% of rdg.+2.0℃)

0℃<TS≤1370℃

±0.5% of rdg.+1.0℃)

E



200≤TS≤-100℃

±0.05% of rdg.+2.0℃)

100<TS≤800℃

±(0.05% of rdg.+1.0℃)

T

200≤TS≤-100℃

±(0.5% of rdg.+1.5℃)

100<TS≤400℃

±(0.1% of rdg.+0.5℃)

J

200≤TS≤-100℃

±2.7℃

100<TS≤100℃

±1.7℃

100<TS≤1100℃

±(0.05% of rdg.+1.0℃)

N



200≤TS<0℃

±(0.1%of rdg.+2.0℃)

0≤TS≤1300℃

±(0.1% of rdg.+1.0℃)

标准接点补偿准确度

±0.5℃

PT100

-100<TS≤100℃

±0.2℃

PT1000

-100<TS≤100℃

±0.15℃



电流

0.001mA- 20.0mA

±0.1%



最大输入电压

输入端子+/-之间

-100V ~ 100V: p-p

通道间(1-1/(-1)

60Vp-p

输入端子/GND之间

60 Vp-p

最大电压

(耐电压)

通道间

350Vp-p(1分钟内)

输入端子/GND之间

350Vp-p(1分钟内)



报警输出

数量:

12种报警(A,B,C,D)

输出电平:

0-12V

触发:

5种

上升沿,下降沿,上升或下降沿,高电平,低电平


内部存储

1TB内置固态硬盘

USB接口

4个

以太网:

RJ45的双绞线

Wifi:

内置Wifi模块 可接JINKO云平台

显示

10寸TFTLCD触摸屏,背光,1024*600

电源

最大10V/4A,带主适配器(100/240VAC)

电池

出厂选配,不可拆卸,锂电池

电池待机

待机模式15小时,非待机模式10小时

工作温度

0 °C -40°C,80% RH(无冷凝)

存储温度

-20°C - 60°C

尺寸

 宽300mm*高170mm*深70mm

重量

2.5kg

安全

CAT I 100V,符合IEC61010-1

配件

100/240V主适配器,说明书(CDROM),1个25芯的公头    连接器,stylus,抹布,螺丝刀

保修期

2年


核电厂和热电厂应用描述:

 检查发电厂中传感器、开关和其他信号的输出。

 长时间获取信号,发现输入故障的原因安全的记录数据同时可打印和1TB硬盘上

 输入:  4个模拟通道和2PT100温度传感器

 主要优点:方便使用,速度快,内置存储



航空发动机试验应用描述:

目标: 他们需要获得压力、转速和温度。这些参数必须在发动机的不同位置进行测量。

输入:

• 通道1-使用压力传感器测试压力

• 通道2-使用接近传感器测试转速

• 通道3-热电偶测试温度

• 通道4-电压或电流取决于测试条件

主要优点: 易于使用(界面友好),手持且带电池;方便携带到现场


航空-起落液压装置试验

应用描述: 研发部起落架液压性能测试,试验在样机上进行,也在模拟条件下进行。

目标: 获取从控制装置到起落架的电压、液压装置上的压力、车轮着陆的位移和转速。

输入:

• 通道1-来自控制部分的电压。

• 通道2-以巴为单位的压力水平-使用合适的压力传感器测量。

• 通道3-起落架的移动或位移

• 通道4-转速或温度。

主要优点: 易于使用(界面友好),手持且带电池;方便携带到现场使用(相比示波器)x-y模式下“力与载荷”的计算



无人驾驶飞行器试验, 导弹.导弹子系统的试验

应用描述: 制造无人机和导弹用于防御的组织希望测试来自不同传感器/加速度计/压力传感器/热电偶等的各种参数,

如振动、冲击、压力、温度、电压等。用户需要测试其研发部门子系统的行为。试验在样机上进行,也在模拟条件下进行

目标:采集各种参数,如压力、振动、转速、温度、电压等。这些参数必须在子系统的不同位置进行测量。

输入: 许多类型的传感器/执行器等用于记录器发送信号/输入。

主要优点:

 易于使用(界面友好),在线打印。

 360记录器具有1 mV满刻度灵敏度和25 M欧姆输入阻抗, 不需要任何额外的信号放大器来放大传感器的信号



直升机.旋翼发动机试验.旋翼研究与设计

应用描述: 用户需要在其研发部门测试转子电机的性能。试验在样机上进行,也在模拟条件下进行。

目标: 采集各种参数,如压力、振动、转速、温度、电压等。这些参数必须在转子的不同位置进行测量。

输入:许多类型的传感器/执行器等用于向记录器发送信号/输入

主要优点:

• 易于使用(界面友好),在线打印。

JK360记录器具有1 mV满刻度灵敏度和25 M欧姆输入阻抗不需要任何额外的信号放大器来放大传感器/执行器输出的输入信号这符合用户需求

• 此外,图表速度为200毫米/-非常快。



汽车设备厂汽车传感器的验证

应用描述: 汽车传感器发送和脉宽调制总线的传感器测试与分析。

目标:控制并记录传感器总线信息。

输入:

 36个模拟通道,0-10 A

 12个发送通道

 20PWM通道

主要优点:

 易于与特定软件一起使用。

 触发器上的重新启用功能


监控汽车传感器

应用描述: 汽油机控制单元长期试验温度及部分输出的数据采集系统。

目标: 实时显示数据采集(数字模式)。

输入: 12个通用通道和12个多路复用通道。

主要优点: 易于使用,显示、存储通道数量多



监测电压和电流

应用描述: 监测工业低压开关柜试验用母线中的低电压、高电流的一种数据采集系统。

目标:电压、电流和一些温度的采集。使用360能够将温度测量与功率分析记录结合起来

输入: 6个通用信道和12个多路复用

主要优点: 易于使用,速度记忆和功率分析


工业控制和驱动

应用描述: 在振动测试期间,JK360同时监控3个继电器的打开或关闭,并记录振动频率。

目标: 电压高低电平(010V)、频率(1KHz)的采集。数据采集记录器允许使用各种触发器进行非常长的存储,并结合各种措施。

输入: 12个通用通道

主要优点:易于使用,数据存储时间很长,并配置了预触发
