性能特点
￭ 最多800模拟通道采集
￭ 每个通道最高1ms同步取样速度
￭ 1kHz带宽
￭ 1TB内置固态硬盘
￭ 内置电池￭ 通用输入:电压，热电偶，PT100-1000，电流(需选装适配器)(3线或4线)
￭ 电压:0.01mV~100V(直接输入土100V)
￭ 温度:热电偶(所有类型)，Pt100/Pt1000
￭ 5种报警(输出)
￭ 16-bit分辨率
￭ 10TFT全景触摸屏
￭ 丰富的通讯接口:USB，以太网，串口、WiFi
￭ 锂电池: 8h待机
￭ JK Lab软件(免授权)
多通道手持数据记录仪专注于过程应用
新一代的JK369记录仪旨在测试您在过程中所需要记录的参数：电压测试传感器测试（0-100V）,温度测试（热电偶，Pt100-Pt1000）,电流测试（选装分流器）。

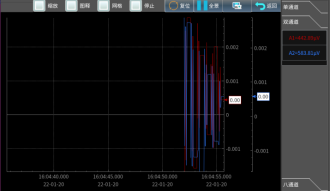

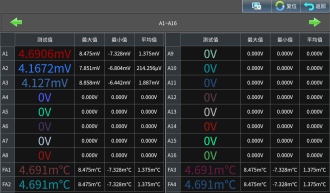

可以直观地观察测试结果（图形和数值）以及在记录仪内部固态1TB硬盘或USB存储测试结果，您可以在电脑上通过使用免授权的JK Lab软件来进行数据转移和处理
简单易用
全新的用户操作界面与超大的触摸屏使这台便携式的JK369数据记录仪在很多数据记录软件上都便于使用，并且可以很方便的传输数据。
多种应用
JK369在过程测试领域是一款非常通用的记录仪:
- 多通道温度监测和记录
- 0-100V 传感器监测和记录
- 电流测试
全新的JK369记录仪是通用的多功能数据记录仪， 它适用于以下应用：
- 电子系统的维修/故障诊断
- 电压、电流、温度记录与监控
带有10”触摸屏：用户界面非常互动。图标和符号使浏览非常简单且省时。
JK369 主机部分规格 | |||||
项目 | 内 容 | ||||
输入方式 | 光电继电器同步方式，全通道绝缘输入 平衡输入 | ||||
模式输入端子形状 | 插拔式端子 | ||||
测量参数 | 温度、湿度、压力、流量、重力、热流、风力等 | ||||
测量范围 | 电压 | 电压：0.00001V~2V、100V~1000V、 | |||
热电阻 | 种类：PT100 PT200 PT200 PT1000 | ||||
热电偶 | 种类：K、J、E、T、R、S、B、N、 | ||||
电流 | 电流：0.000001A~1.000000A 最高分辨率1µA | ||||
数字过滤器 | Off、2、5、10、20、40 (平滑滤波） | ||||
采样速率 | 1ms -1h | ||||
A/D转换器 | 方式：ΔΣ方式，24 Bit (有效分解能力：±范围内约1/40000) | ||||
测量精度 | |||||
温度、电压、电流
| 种类 | 测量温度范围（TS:测量温度） | 测量准确度 | ||
R | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | ||||
S | 0≤TS≤100℃ | ±5.2℃ | |||
100<TS≤300℃ | ±3.0℃ | ||||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | ||||
B | 400≤TS≤600℃ | ±3.5℃ | |||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | ||||
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | |||
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) | ||||
E
| －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) | |||
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | ||||
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | |||
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | ||||
J | －200≤TS≤-100℃ | ±2.7℃ | |||
－100<TS≤100℃ | ±1.7℃ | ||||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | ||||
N
| －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | |||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | ||||
标准接点补偿准确度 | ±0.5℃ | ||||
PT100 | -100<TS≤100℃ | ±0.2℃ | |||
PT1000 | -100<TS≤100℃ | ±0.15℃ | |||
电流 | 0.000001A~1.000000A | ±0.1% | |||
电压 | 0.00001V~2V、100V~1000V | ±0.01% | |||
最大输入电压 | 输入端子＋／－之间 | -100V ~ 100V: p-p | |||
通道间（1-1/(-1) | 60Vp-p | ||||
输入端子／GND之间 | 60 Vp-p | ||||
最大电压 （耐电压） | 通道间 | 350Vp-p(1分钟内） | |||
输入端子／GND之间 | 350Vp-p(1分钟内） | ||||
报警输出 | 数量： | 12种报警（A,B,C,D） | |||
输出电平： | 0-12V | ||||
触发: | 5种 | 上升沿，下降沿，上升或下降沿，高电平，低电平 | |||
内部存储 | 1TB内置固态硬盘 | ||||
USB接口 | 4个 | ||||
以太网: | RJ45的双绞线 | ||||
Wifi: | 内置Wifi模块 可接JINKO云平台 | ||||
显示 | 10寸TFTLCD触摸屏，背光，1024*600 | ||||
电源 | 最大10V/4A，带主适配器（100/240VAC） | ||||
电池 | 出厂选配，不可拆卸，锂电池 | ||||
电池待机 | 待机模式15小时，非待机模式10小时 | ||||
工作温度 | 0 °C -40°C，80% RH(无冷凝) | ||||
存储温度 | -20°C - 60°C | ||||
尺寸 | 210*295*105mm | ||||
重量 | 2.5kg | ||||
安全 | CAT I 100V,符合IEC61010-1 | ||||
配件 | 100/240V主适配器，说明书（CDROM）,1个25芯的公头 连接器，stylus,抹布，螺丝刀 | ||||
保修期 | 2年 | ||||

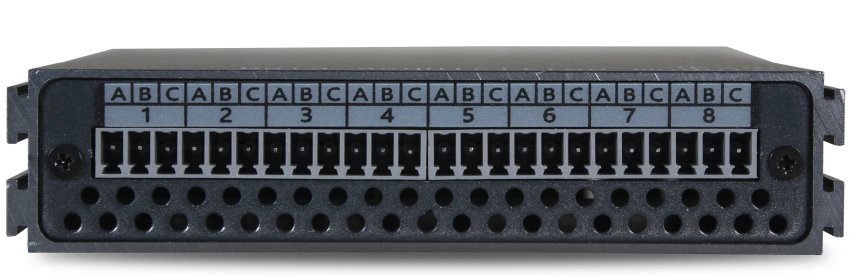

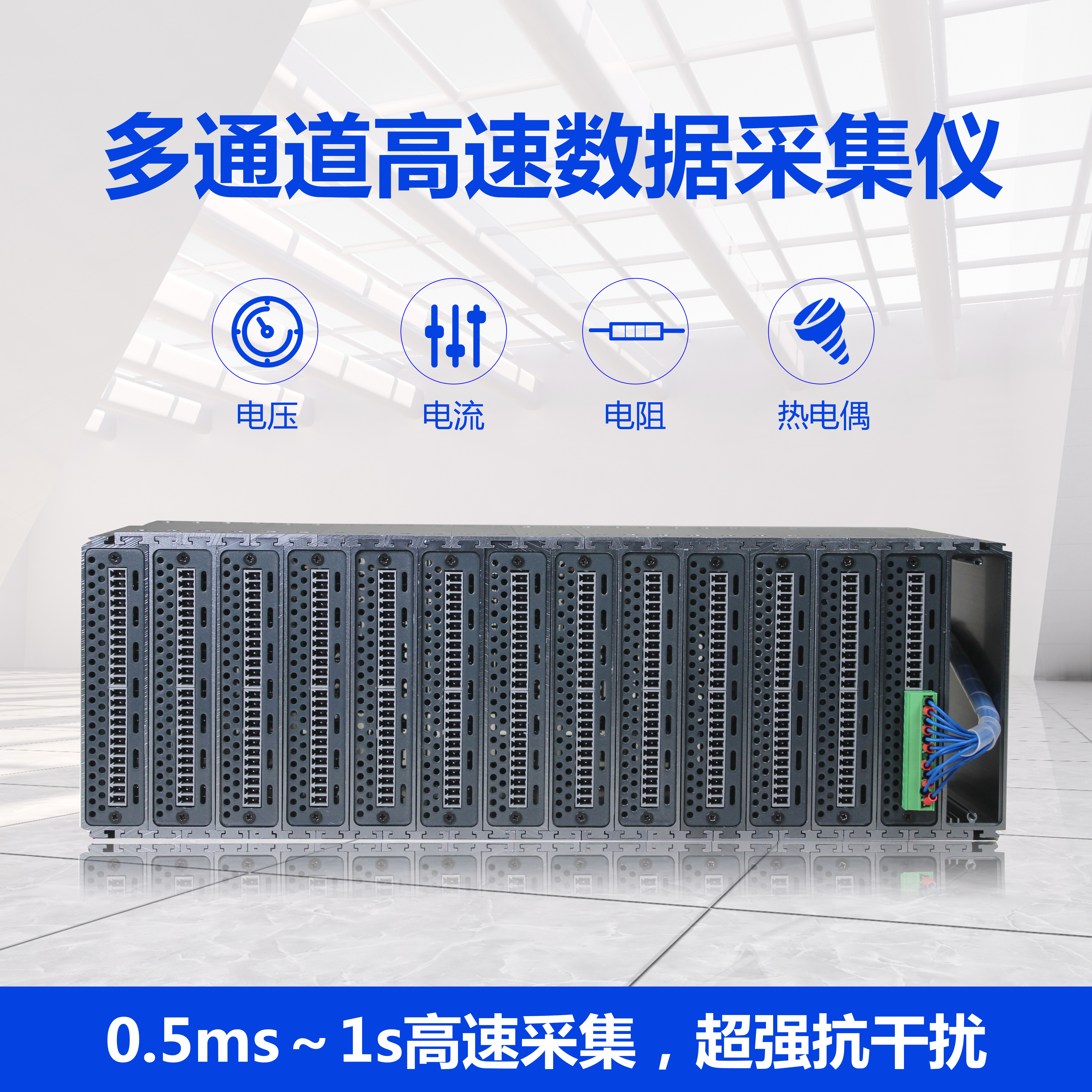

JK208P采集模组分主机网关JK208P和数据采集模组成， JK208P采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，
让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持256通道同时采集。
JK208 技术参数 | |
采样分辨率 | 32位 |
系统通道 | 最多800路 |
模块通道 | 独立采样8路 |
采样速度 | 电压、电流、温度： 1ms （同步） 定制可达20kHz |
输入信号 （不同采样模块） | 热电偶：K,E,R,B,N,T,E,J,S 电压：0.01mV~100V、100V~1000V、 电流：0.01mA~20mA |
通信方式 | USB、以太网、RS485 (可选）、CAN |
测量精度 | ±0.2%F.S |
采样周期 | 1ms-2s自主设定 |
隔离电压 | 最大承受电压2000Vdc |
记录模式 | PC软件记录 |
电源 | 12V/DC |
功耗 | 小于1.2W |
模拟带宽 | 1MHz（-3dB） |
重量 | 0.185Kg |
机体材质 | 氧化铝合金 |
外形尺寸 | 110mm *118mm*26mm(长*宽*高) |
工作温度 | -10°C~+70C |
工作湿度 | 5~95%无结露 |
应用领域：JK208P采集模组广泛用于工业自动化设备，及精密自动化系统中采集相关数据。
产品型号 | 型号说明 | 备注 | |
JK208P-V电压模块 | RS485通讯 | 标配 RS485 TYPE-C 接口 | |
JK208P-T温度模块 | RS485通讯 | ||
JK208采集模块与集中网关通讯方式可选 RS485 JK208P数据集中网关与PC端通讯方式可选 LAN、USB、CAN | |||
产品型号 | 规格参数 |
通信接口特性
| (1) RS-485接口 RS-485(2线)双口并联 通讯参数:9600bps 8,N,1 可达通信距离：1.2公里 通讯协议：MODBuS-RTU 和 JKBUS 设备地址范围：1~255 RS-485通信线上浪涌、静电（4000V）保护 (2) USB接口（金属外壳标配） 标准TPYE-C接口，可用于通讯、参数配置、设备供电 通讯协议：Modbus RTU协议 |
数据采样口特性 | 通道数: 8路差分 AD等级：24位高精度专用IC 采样模式：同步采样 采样速率：1000HZ 通道间隔离电压：2000V AC/DC 与供电电源隔离电压：1500V DC 故障与过压保护：承受电压±15V 输入阻抗：大于2M（电压型） 小于50Ω（电流型） 温漂：±25PPM/℃ 年漂：±100ppm/Y 静电防护：2000V |
电源特性 | 电源：直流＋9V~＋12Vdc（端子）、+5V（USB） 功耗：0.15W 电源反向保护、错接保护 |
环境特性 | 工作环境：-20℃～70℃ 0～95%RH无结露 储存环境：－25℃～85℃ 0～90%RH无结露 |
机械特性 | 壳体材料：ABS/铝型材 外壳颜色：暗灰色/锖色 尺寸：110*118*25mm 嵌壳体安装方式：嵌入式/国标C45导轨安装 防护等级：IP40 防火等级：UL94 |
认证资料 | 通过CE、ROSH认证 |
输入类型 | 测量范围 | 测量精度 | ||
测 量 范 围
| 0-1V | 0.001V ~ 1.000V | 0.05%±0.01%F.S | |
0-10V | 1.0000V ~ 5.0000V | 0.05%±0.01%F.S | ||
0-1000V | 1.000V~1000.00V | 0.1%±0.01%F.S | ||
4-20mA | -24mA~24mA | 0.05%F.S ±2字 | 定制电流可达10A | |
K | -60℃至+1372℃ | 0.05%F.S ±0.5℃ | ||
J | -200℃至+1200℃ | 0.05%F.S ±0.5℃ | ||
E | -200℃至+1000℃ | 0.05%F.S ±0.5℃ | ||
T | -200℃至+400℃ | 0.1%F.S ±0.5℃ | ||
N | -200℃至+1300℃ | 0.05%F.S ±0.5℃ | ||
R | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ | ||
S | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ | ||
B | +600℃至+1820℃ +400℃至+600℃ | 0.1%F.S ±1.0℃ 1%F.S ±1.7℃ | ||
Pt100 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
Pt1000 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
附注：当测量热电偶或者热电阻时，还需加上各类传感器误差。
预热时间 | 30分以上 |
周围使用温度 | -20℃至+70℃ |
周围使用温度 | 0至95%RH（没有结露） |
