产品简介:

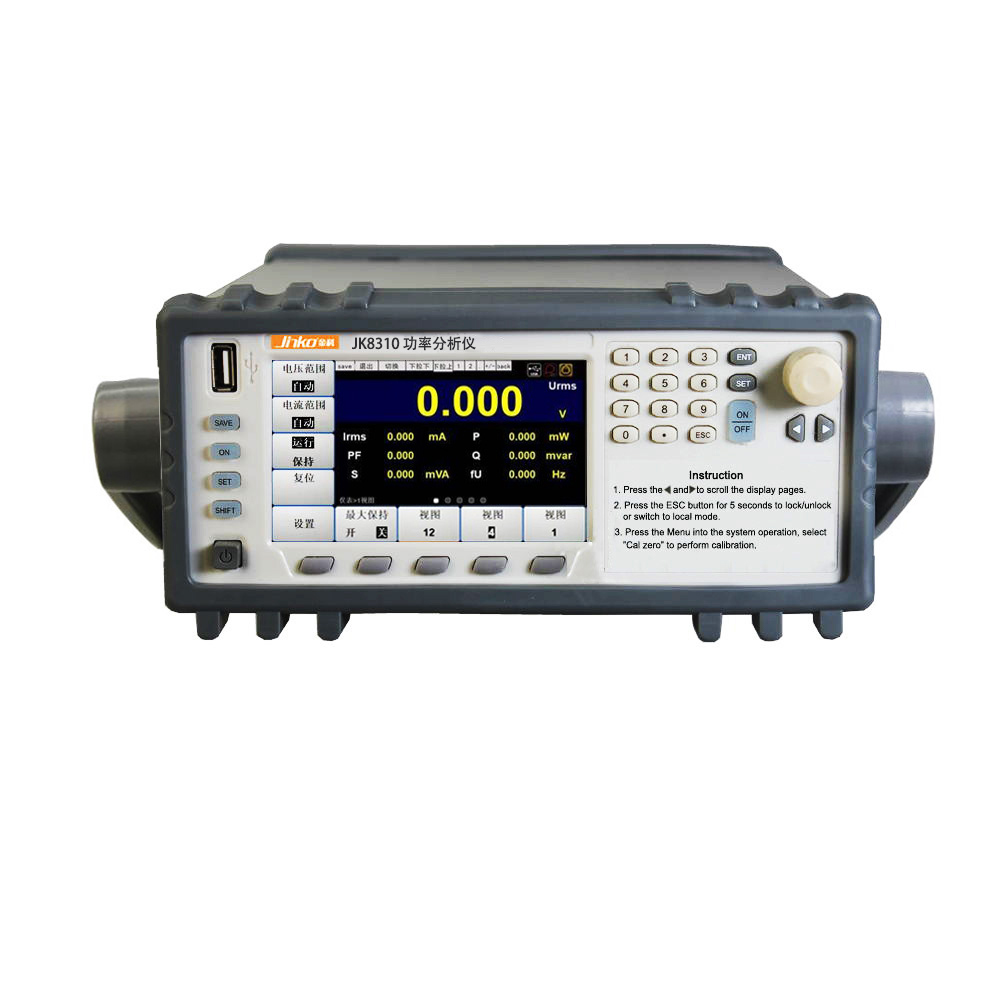

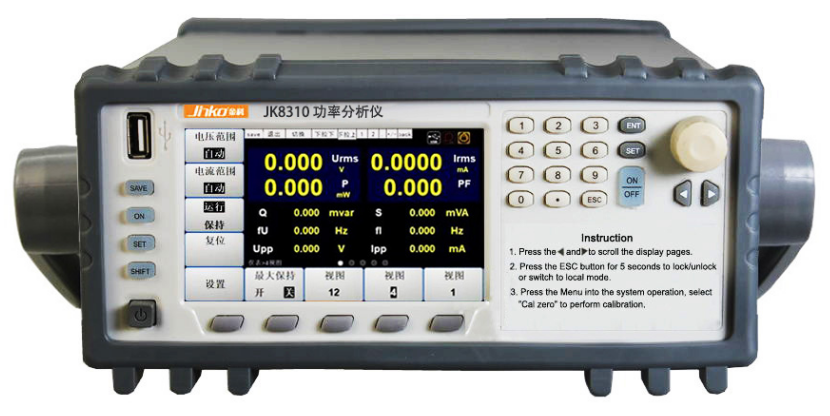

JK8310功率分析计是一种基础的电参数测量仪器，主要用于光伏、家电、电源、电机等行业的产线测试环节，具有高精度、易集成、高性价比的产品特性。示波功能可以让用户在测试家用电器性能时，直接观察电压、电流和功率趋势显示中的波动，并可设置显示趋势、波形、数值，柱状图。并通过外围USB存储接口，直接抓取波形和记录数值，无需再外接示波器。可实现高速机动态范围更宽广的谐波测量。在谐波模式下实现电压、电流及各次谐波的有功功率，无功功率，相位和总谐波失真因数（THD）的测试。此外可进行多谐波测量，最高可量测基频的50次谐波。 仪器具有0.1％的电压、电流精度与1MHz高带宽。最低可测至50μA，在家电行业待机功耗测试等场景中提供卓越的测试能力。适用于对1000V电压和10mA-50A电流的直接测量，如电源行业、电机行业等。
性能特点:
￭ 4.3英寸彩色液晶显示屏(TFT)
￭ 最大输入范围：1000Vrms/50Arms
￭ 谐波成分
￭ 电压电流量测精度高达0.1％
￭ 可同时测量电压，电流，功率和谐波等参数
￭ 具有谐波量测功能，最大到50次的频率量测功能
￭ 丰富强大的积分功能，计算买/卖电能
￭ 提供USB外围设备接口，用户可将数据保存到外部储存介质
￭ 内置USB,GPIB,RS232和以太网通信接口
技术参数：
型号 | JK8310 | JK8310H | JK8323 |
输入通道 | 单通道 | 单通道 | 三通道 |
基本精度 | 0.1%读数+0.05%量程 | ||
输入带宽 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz |
采样率 | 1MHz/s | 1MHz/s | 200KS/s |
数据更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 |
谐波分析次数 | 1-50次 | 1-50次 | 1-50次 |
电压量程 | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V |
电流量程
| 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | 1A,2A,5A, 10A,20A,50A
| 0.5A,1A,2A, 5A,10A,20A |
外部传感器输入 | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V |
通信接口 | LAN, RS-232,U SB-Host, USB Device | ||
线路滤波器 | 支持OFF/ON，截止频率500Hz-200KHz可调 | 支持OFF/ON，截止频率500Hz-200KHz可调 | 支持OFF/ON，截止频率5.5kHz |
频率滤波器 | 500Hz | 500Hz | 500Hz |
工作环境
| 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 |
存储温度 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 |
最大功耗 | 70VA | 70VA | 70VA |
额定电源频率 | 50/60Hz | 50/60Hz | 50/60Hz |
预热时间 | ≥ 30 分钟 | ≥ 30 分钟 | ≥ 30 分钟 |
A/D转换器
| 电压与电流同时转换，分辨率：16位，最大转换率：1µs | 电压与电流同时转换，分辨率：16位，最大转换率：1µs | 电压与电流同时转换，分辨率：16位，最大转换率：2µs |
高精度电流互感器
型 号 | JA60 | JA200 | JA400 | JA700 | JA1000 | ||||||
最大测量连续直流电流 IPN DC | 60A | 200A | 400A | 700A | 1000A | ||||||
最大测量连续有效值电流 IPN | 42A | 141A | 282A | 495A | 707A | ||||||
测量电流范围 IPM | ±60A | ±200A | ±400A | ±700A | ±1000A | ||||||
电流传输比 KN | 1:600 | 1:1000 | 1:2000 | 1:1750 | 1:1000 | ||||||
输出电流 IS | ±100mA | ±200mA | ±200mA | ±400mA | ±1000mA | ||||||
精度(DC,50/60Hz 正弦波) | ≤±(读数的 0.03%+30uA) | ||||||||||
带宽(±3dB) BW | 800kHz | 500kHz | 100kHz | 100kHz | 500kHz | ||||||
负载电阻 RM（在整个测量 电流，温度，工作电压范围内） | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | |
0 | 60Ω | 0 | 30Ω | 0 | 2.5Ω | 0 | 2.5Ω | 0 | 3Ω | ||
参考图 1 | 参考图 2 | 参考图 3 | 参考图 4 | 参考图 5 | |||||||
最大过载能力＠单个脉冲 100ms | ±300A | ±1000A | ±2000A | ±3500A | ±4000A | ||||||
供电电压 | ±15V(±5%) | ||||||||||
供电电流 | ≤80mA+IS | ||||||||||
额定工作电压 RMS (IEC61010-1) | Basic insulation | 2000V | 2000V | 2000V | 1600V | 300V | |||||
Beinforced insulation |
600V |
600V |
600V |
300V |
150V | ||||||
最大测量孔径 | 26mm | 26mm | 26mm | 30mm | 30mm | ||||||
二次接口 | D-Sub-9Pin | ||||||||||
固定螺丝和紧固扭矩 | M4 不锈钢螺丝*4；2.8Nm M5 不锈钢螺丝*2；3.7Nm | M5 不锈钢螺丝*4；3.7Nm M6 不锈钢螺丝*2；4.4Nm | |||||||||
电机行业： 工业电机和旋转机械的耐久性测试和效率测量
JK8310系列功率计可对电流积分（Ah）和功率积分（Wh）执行长达1 万小时（约1 年）的可靠测量。
JK8310系列具有500kHz 的测量带宽，结合实时采集积分测量原理，能够准确测量非正弦信号的功率参数。
标配USB-Host 接口，支持USB 存储，长时间记录电机、空调、机床等功率数据，并可将数据导入PC 端软件进行研究分析。
光伏行业：光伏逆变器出厂测试
在光伏逆变器的生产测试中，需要对逆变器输入输出端进行基础的电参数测试。相对研发测试阶段，更注重测试稳定性与成本因素。我们专项推出了JK8310功率计，使之功能完美契合光伏行业当下与未来的测试需求，在对测试体验毫不妥协的前提下，大幅节省设备成本。
太阳能发电功率调节装置的效率测量
用于太阳能发电功率调节装置的效率测量极高角精度，精确测量变压器空负载损耗太阳能发电功率调节装置的效率是制造商最为关注的一项参数指标，通常需要使用功率计长时间监测功率调节装置的效率。功率调节装置一般是单相直流输入、三相交流输出，若采用常规测量方案则需要4 通道功率输入才能同时测量其输入输出功率和效率。
JK8313功率计支持两( 瓦特) 表法功率测量，可使用两通道功率输入来测量太阳能发电功率调节装置的三相输出功率，仅用一台JK8313三相功率计即可同时测量输入直流和三相输出功率，并能直接显示功率调节装置的效率。
家电行业：变频家电测量
近期推出的JK8310系列数字功率计具有以下特性：最高采样率1MHz/s，300KHz带宽；
标配同步测量谐波（高达50次）与总谐波失真(THD)，符合IEC61000-4-7谐波测量标准；
在积分模式下能够自动切换量程，支持宽电流: 50μA~20A范围测量；
功率测量精度高达0.1%；
标配丰富的通信接口，USB Host、USB Device、RS-232及以太网。
1MHz/s采样率：根据奈奎斯特采样定律，仪器采样率要高于输入信号最高频率的两倍。功率计具有1MHz/s的采样率，能够测量畸变的波形中丰富的高次谐波。
300KHz带宽：低带宽的功率计，信号中的高频成分被模拟前端电路滤除，从而造成能量丢失。JINKO功率分析仪 300KHz的带宽完全满足变频家电等新技术产品的功耗测量。
