产品简介：
JK9601 数字电参数测试模块采用了先进的32位高速处理器和双路 24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，使用双路 9V 隔离线性变压器供电，是新一代数字化电参数测量模组，
配备 RS232/RS485 通讯接口,用户可跟据需要组合成多路测试产品。本产品可以测量：有效值电压、电流、有功功率、视在功率、无功功率、频率、功率因数。产品符合标准《DB37/T557-2005 数字式电参数测量(试)仪》
产品特点：
配备 TTL 接口支持扩展显示和控制，用户可按自由组装成单路或多路产品；
电流分辨率 0.01mA,最小量测电流 0.1mA,最小量测功率0.01W;满足六级能效标准；
使用双路 9V 隔离线性变压器供电， 光电通讯隔离，减少干扰；
可选 RS232 、RS485 通信接口，配备物理地址编码器；
模块尺寸： 85mm*165mm；
2U 标准机箱可装下 8 个模块。
关于 DOE6 认证 (六级能效)
1、认证须知
(1) 115V 和 230V 四个负载：25% 、50% 、75% 、100% ，负载效率≥88%；
(2) 待机功耗：1-49W ，AC-DC ≤0.1W ，AC-AC ≤0.21W； 49-250W ，≤0.21W；＞250W ，≤0.5W。
2、认证技巧
(1)引线长度： 10cm；(2) 6V 以下注意要用低电压指令公式；(3) 安规测试标准 热机 30 分钟
交流数字 功率计 9xxx |
9503 |
9505 |
9520 |
9605 |
9610 |
9620 | |||
升级版准六级 | 普通版 5A | 普通版 20A | 高精度 5A | 高精度 10A 高精度 20A | |||||
电 压 | 量程 | AC 3V-500V | AC 3V-600V | ||||||
精度 | ±(1%读数+0.5%量程) | ±(0.5%读数+0.1%量程) | |||||||
电 流 | 量程 | 0.5mA -3A | 0.001A -5A | 0.01A -20A | 0.05mA -200mA | ||||
200mA~5A | 200mA~5A | 200mA~20A | |||||||
精度 | ±(1%读数+0.5%量程) | ±(0.5%读数+0.1%量程) | |||||||
功 率 | 量程 | U*I*PF (0.001W) | U*I*PF (0.001W) | ||||||
待机测试 | ＞0.030W | ＞0.100W | ＞0.200W | ＞0.010W | |||||
功率因数 | 0.100-1.000 (±(1%读数+0.5%量程)) | 0.100-1.000 (±(0.5%读数+0.1%量程) | |||||||
频率 | 45Hz-65Hz (±(1%读数+0.5%量程)) | 45Hz-65Hz (±(0.5%读数+0.1%量程) | |||||||
使用 环境 | 温度 | 10℃ -40℃ 室内 | |||||||
湿度 | 30%RH -75%RH 无结露 | ||||||||
存储 环境 | 温度 | ` -20℃ -40℃ 室内 | |||||||
湿度 | 30%RH -75%RH 无结露 | ||||||||
产品供电 | AC 220V 45Hz -55Hz 50VA | ||||||||

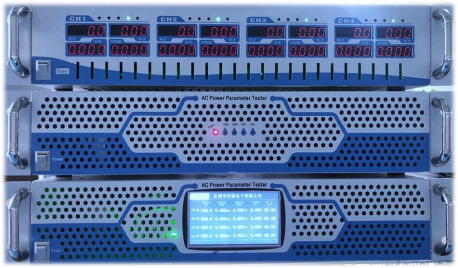

外形尺寸 | 2U 19`标准机箱(88mm*483mm*380mm) | ||||||||
通讯接口 | RS232 口 RS485 口 | ||||||||
通道数 | 四通道 口 六通道 口 八通道 口 | ||||||||
无显示 | ● | ● | ● | ||||||
数码管显示 | ◎ | ◎ | ◎ | ||||||
短路测试功能 | ◎ | ◎ | ◎ | ||||||
谐波功能 | ◎ | ◎ | ○ | ||||||
○ 无配置 No | ◎ | 可选配置 | Optional | ● 标准配置 Standard | |||||
