JK7000多通道温湿度记录仪
关键词:JK7000

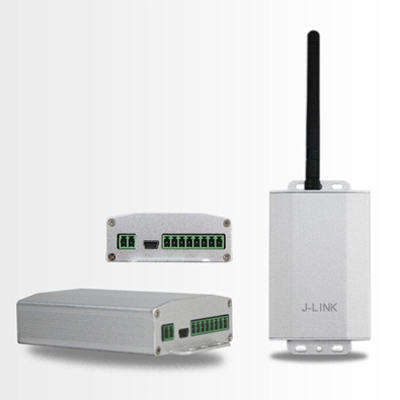

产品描述:通过4G dtu可以再PC端、手机端 远程监控 记录数据。1-128 输入信号:电压 电流 热电阻 热电偶,可记录温度、湿度等
产品详细

资料下载

产品视频

产品概述:

采用32位RAM高速处理器,采样速度更快
支持多种传感器输入,如直流电流:4-20mA.直流电压:0-5V.热电偶:K、J、T、S、N、R、热电阻
PT100,CU50,频率信号:0-10000Hz.

提供DC24V变送器电源输出1路,也可另行购买输出模块(每个模块提供8路DC24V变送器电源输出)
模块化设计,用户可后期购买测量模块以增加测试通道
标配8通道,最多64通道.每个模块为8个通道.

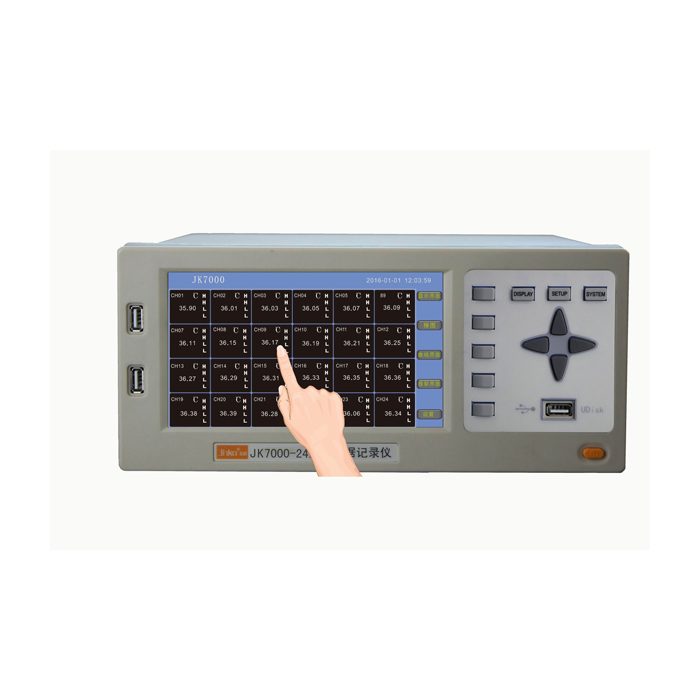

采用7寸大屏幕,支持触控操作与按键同时操作.
鼠标键盘即插即用
多画面显示,支持数字显示、棒图显示、曲线显示
综合显示界面,实时显示温度的最大值,最小值和平均值
具体报警功能,可设置上限,下限.
内置FLASH存储器,容量为64M.按8通道计算,最长可记录3年时间.
支持外置U盘在线存储功能,方便数据随时下载与复制
支持交流65V-240V供电及直流24V供电(用于仪器工作供电)
支持锂电池组供电(选购)
标准RS232通讯传输及控制软件


适用案例:

    设备的温度监测与维护
    电子电路中元器件的评估
    电机马达温度的测量
    燃料电池的温度测量
    冷库仓库的温度测量
    炉温的管理
    车辆开发与车载零部件的评估
    环境温度的监测
    LED灯具温度测量


技术参数

型号

JK7000

显示方式

7寸TFT液晶屏

显示形式

数据显示,棒图显示,实时曲线显示

通道数

标配8通道,最多64通道(需另外购买,每8个通道为一个模块)

模块插口

8个

K型热电偶

-100~1370℃ 精度:±0.5%+0.6℃

J型热电偶

-100~1200℃ 精度:±0.5%+0.6℃

T型热电偶

-100~400℃ 精度:±0.5%+0.5℃

N型热电偶

0-1300℃ 精度:±0.5%+0.6℃

R型热电偶

300~1768℃ 精度:±0.5%+0.8℃

S型热电偶

300~1768℃ 精度:±0.5%+0.9℃

湿度范围

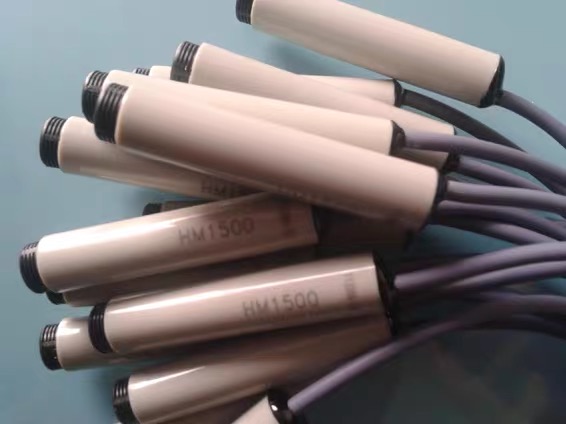

0%RH-100%RH(需另购湿度传感器)

PT100热电阻

-200~660℃ 精度:±0.5%+0.3℃

分辨率

0.01℃

记录间隔

1S-24h可任意设置

存储

内置64M存储,U盘存储(U盘需另外选购)

报警功能

设置上上限,上限,下限,下下限

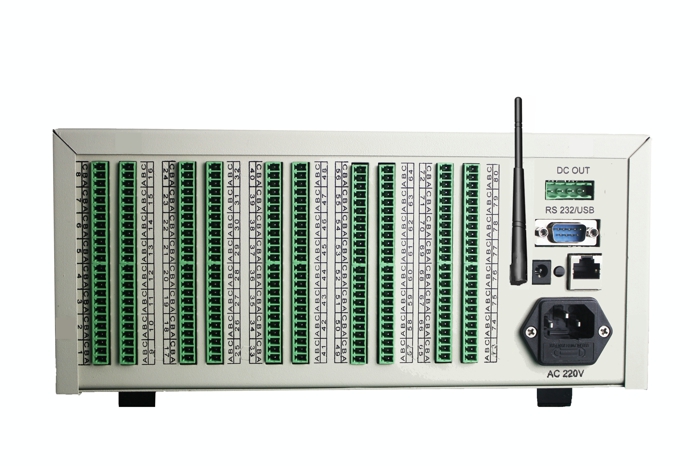

接口

RS232

电源

AC 65V-240V ,DC 24V 锂电池供电(选购)

体积

288*288*200mm(长*宽*深)

重量

3.4Kg


JK7000触屏温湿度记录仪通讯打印接口(选配功能)
*光电隔离
*RS232、RS485标准,以太网接口在订货时注明
*通讯速率9600,19200,57600,115200通过设定选择
*配套测试软件,提供组态软件和应用软件技术支持
*可选Modbus RTU通讯协议与上位机通讯


JK7000触屏温湿度记录仪电源条件
*AC 220V供电的仪表:AC 85~265V,功耗小于25VA
*DC 24V供电的仪表:24V±10%,功耗小于25VA
注:实际功耗与仪表采集模块数有关


JK7000触屏温湿度记录仪环境及其他
*工作温度范围:0℃~50℃
*储藏温度范围:-20℃~70℃
*工作湿度范围:低于85%R.H,无结露
*仪表的重量:最大约3.8Kg

JK7000触屏温湿度记录仪外形及开孔尺寸
*为确保安全,接线必须在断电后进行。
*交流供电的仪表,其(PG)端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。
*本说明书给出的为基本接线图,受端子数量的限制,当仪表功能与基本接线图冲突时,接线图以随机说明为准。
外形尺寸:290*130*300mm(长*宽*深)
