产品简介：

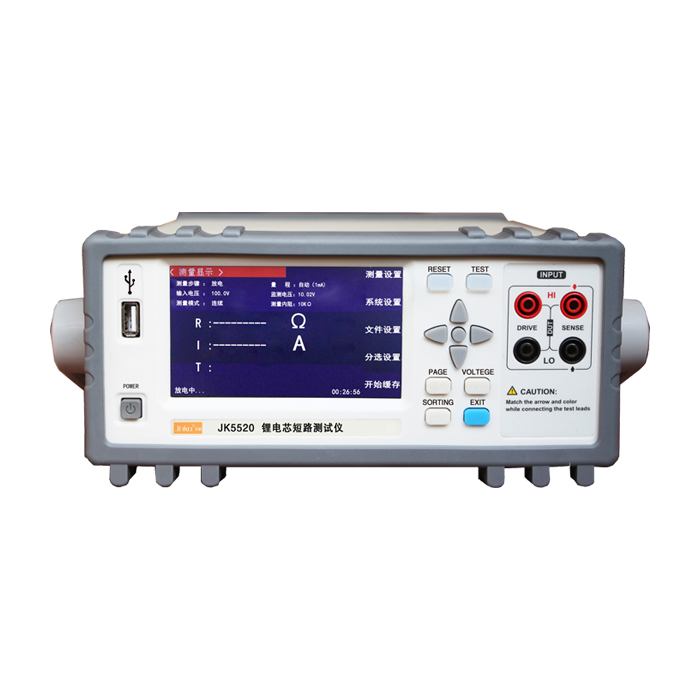

JK5520采用ST5520相同的测试原理，在精简了部分功能后以达到更佳的性价比，是ARM处理器控制的智能测试仪器。输出0.001V~1000V任意电压输出，具有电压回读功能，基本测试精度达0.1%。六量程测试，使绝缘电阻测量范围:1Ω-50TΩ，显示位数9999数。测试速度可达20次/秒，高速测试为自动化生产提供了方案。仪器拥有分选功能，分选讯响设置，还可选配Handler接口，应用于自动分选系统完成全自动流水线测试。
性能特点：
1、容性负载实现快速充放电。
2、测试稳定，无需使用额外屏蔽线。
3、被测件连接检测功能，防止开路误判。
4、测试前短路检测，防止高压击穿。
5、连续测试模式、PASS终止模式、FAIL终止模式、强制终止模式。
6、接口丰富，适合流水线分选。
技术参数 | |
型号 | JK5520 |
测试参数 | 绝缘电阻 |
测试范围 | 0Ω到4000MΩ (5个量程) |
基本准确度 | ±2% rdg.±5 dgt. 25V≤V< 100V [0~20 MΩ], 100V≤V < 500V [0~20 MΩ]， 500V≤V≤1000V [0~200 MΩ] |
测试电压 | 25~1000V DC 1.8mA |
测试速度 | 50ms(快速)/500ms(慢速) |
连接异常显示 | 高压端开路"ContHi"、低压端开路"ContLo"、输出端都开路"ContHL" |
短路异常显示 | "SHORT" |
量程超限显示 | 量程下超"UNDER.F"， 量程上超”OVER.F" |
放电电流 | 10mA恒流放电 |
比较器 | PASS/L.FAIL/U.FAIL |
设置数据保存 | 可记录10组面板设置数据 |
触发器 | I0触发、手动触发、总线触发 |
IO接口类型 | 可配置为PNP或NPN |
接口 | 外部IO接口/模拟输出接口/LAN接口/Rs232接口,蜂鸣音、PASS/U.FAIL/L.FAIL 的LED灯亮，UL_ FAIL时U.FAIL/L.FAIL同时灯亮，EXT.I/O 输出、通过RS-232C获取判定结果 |
供电 | 电压: 100V~240V AC频率: 50Hz/60Hz |
尺寸与重量 | 尺寸: 235*105*360mm (宽*高*深) 重量:4.5kg |
附件 | JK9921/JK9800/JK9600 |
