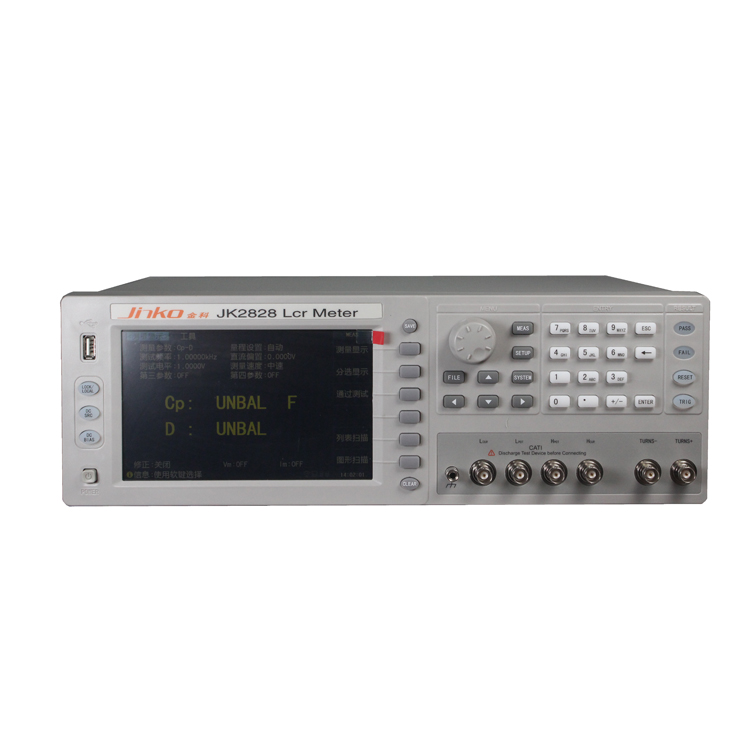

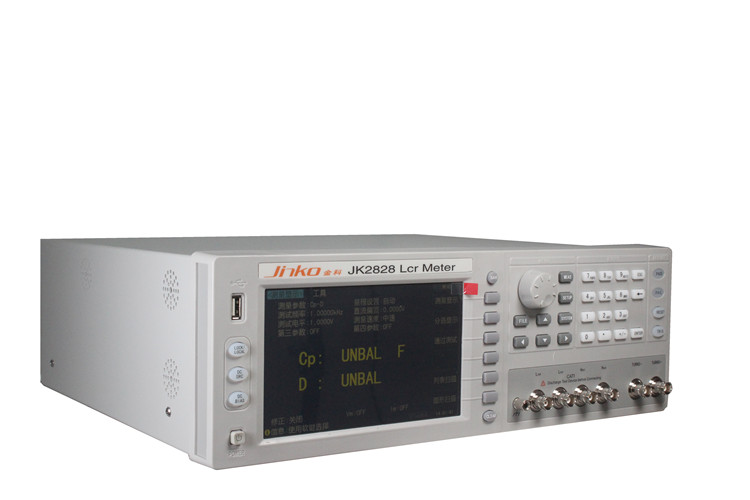

JK2828 精密数字电桥
关键词:JK2828 LCR数字电桥
产品描述:20Hz-1MHz多频率点以及0.05%的精度,采用7英寸800x480彩色TFT LCD显示器,图形扫描分析功能,支持频率/电平/偏置扫描
产品详细

资料下载

产品视频







产品简介:

JK2828高精密数字电桥是一种用于各种电子元器件检验的多功能元件参数测试仪。采用7英寸800x480彩色TFT LCD显示器。高速、稳定。

20Hz-1MHz多频率点以及0.05%的精度可满足生产线品质把控、进货检验及实验室测量等要求。

性能特点:
■ 全新32位核心处理器,数据完全比对国外一流设备

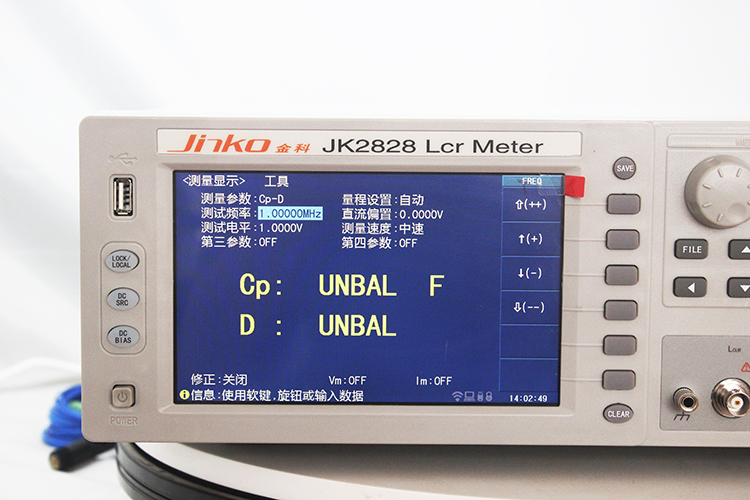

■ 7英寸真彩TFT显示器
■ 20 Hz-1MHz测试频率
■ 0.05%的基本测量准确度,测试速度快(75次/秒)
■  图形扫描分析功能,支持频率/电平/偏置扫描,洞察被测件特性。
■  多参数测试功能。
■  测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 50 Ω,100 Ω,10/CC四种不同信号源输出阻抗
■ 内建比较器, 10档分选及档计数功能
■  10点列表扫描功能
■  内部100组设定文件,U盘500组测试文件保存或调用
■  0V, 1.5V及2V内部直流偏置电压
■  可选±5V(±100mA)直流偏压源或1A直流偏流源
■  可通过U盘来实现仪器软件版本的升级和更新
■ U盘拷屏、实时数据保存,可支持格式FAT16, FAT32文件系统

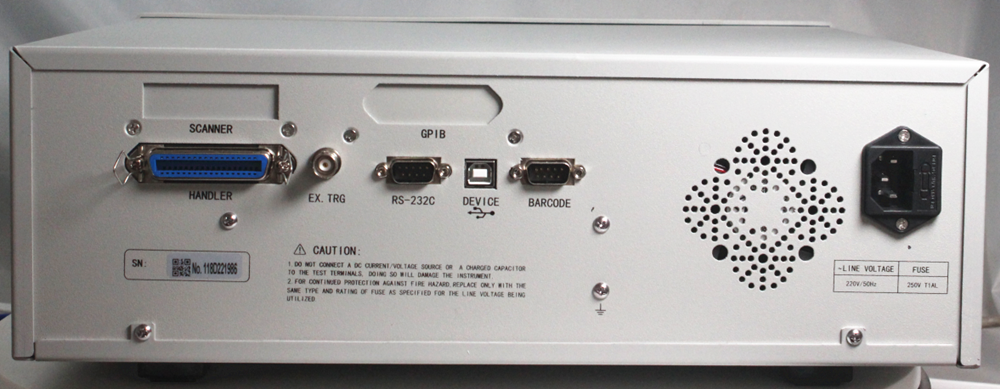

■ 标配RS232C、USB HOST、USB DEVICE、HANDLER、耳机接口,脚踏开关接口; 选配GPIB、LAN


技术参数:

型号

JK2828

测试频率

20 Hz-1MHz

测试参数

| Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度(≥1kHz)

快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路/ 短路/ 负载

列表扫描

10点列表扫描功能

显示方式

直读,Δ,Δ%,V/I(被测电压/电流监视)

显示器

800×480 RGB7英寸16: 9 TFT LCD显示器

测试信号

输出阻抗

30 Ω, 50 Ω,100 Ω, 10 /CC可选择

测试信号电平

正常:5 mV-2 V  准确度:10%,1 mV步进
恒电平:10 mV-1 V准确度:5%,1 mV步进

直流
偏置源

内部

0V,1.5V,2V,准确度:1%

选配

±5V(±100mA)直流偏压源选件

1A:0-1A直流偏流源选件

显示范围

|Z|, R, X

0.01mΩ —99.9999 MΩ

DCR

0.001 mΩ —99.9999 MΩ

|Y|, G, B

0.00001µS —99.9999S

C

0.00001pF —9.9999F

L

0.00001µH —9999.99H

D

0.00001 —9.9999

Q

0.00001 —9999.9

θ(DEG)

-179.999º —179.999º

θ(RAD)

-3.14159 —3.14159

其他

比较器功能

十档:(九档合格,一档不合格),另有AUX档

多参数

可任意选择四个参数进行同时测量并显示

曲线扫描功能

多种测试条件下,对被测件进行图形扫描分选

存储器

内部存储、USB扩展存储

接口

标配RS232C、HANDLER、USB HOST,USB DEVICE、耳机接口、脚踏接口;可选GPIB、LAN

尺寸

375mm(宽)*135mm(高)*350mm(长)

净重

约7公斤
