测试频率

20Hz-5MHz

0.01Hz分辨率

20Hz--2MHz

0.01Hz分辨率

20Hz-500kHz 0.01Hz分辨率

40Hz-200kHz

100Hz,1kHz,10kHz,

30kHz,40kHz,50kHz,60kHz,

100kHz,120kHz 150kHz

测试参数

|z|, |y|,C,L,X,B,R,G,D, Q,θ,DCR

L,C,R,IZ|,D,Q,X,ESR,

θ(Deg),θ (Rad)

基本测量准确度

0.05%

0.1%

等效电路

串联，并联

数学功能

绝对值偏差，百分比偏差

量程方式

自动，保持，手动选择

触发方式

内部，手动，外部，总线

测量速度(≧1kHz)

快速: 75次/秒，中速: 12次/秒，慢速: 3次/秒

平均次数

1 -255

延时时间

0-60s, 以1ms 步进

校准功能

开路/短路/负载

列表扫描

10点列表扫描功能

4点列表扫描功能

显示方式

直读, △,△%, V/I (被测电压/电流监视)

显示器

800X480 RGB 7英寸16: 9 TFT LCD显示器

6位显示,4.3英寸真彩

5位显示，4.3英寸真彩

测试信号

输出阻抗

30Ω, 50Ω,100 Ω 10 /CC可选择

30Ω, 100 Ω 可选择

测试信号电平

正常: 5mV-2 v 准确度: 10%, 1 mV步进

恒电平: 10mV-1 V 准确度: 5%, 1 mV步进

0.1V、0.3V、1V

直流偏置源

内部

0v, 1.5V, 2V, 准确度: 1%

无

选配

土5V (土100mA) 直流偏压源选件

无

1A:0-1A直流偏流源选件

无

显示范围

|Z|, R, X

0.01mΩ一99.9999 MΩ

0.1mΩ一99.999 MΩ

DCR

0.001mΩ一99.9999 MΩ

无

|Y|,G, B

0.00001μS -99.9999S

无

C

0.00001pF -9.9999F

0.01pF -9.9999F

L

0.00001μH -9999. 99H

0.01μH -99999 H

D

0.00001一9.9999

0.0001一9.9999

Q

0.00001一9999.9

0.0001 一9999.9

θ (DEG)

-179.999°一179. 999°

-179.99°一179. 99°

θ (RAD)

-3.14159一3.14159

-3.1416一3.1416

其他

比较器功能

十档: (九档合格，- -档不合格)，另有AUX档

5档分选功能

多参数

可任意选择四个参数进行同时测量并显示

曲线扫描功能

多种测试条件下，对被测件进行图形扫描分选无

无

存储器

内部存储、USB扩展存储

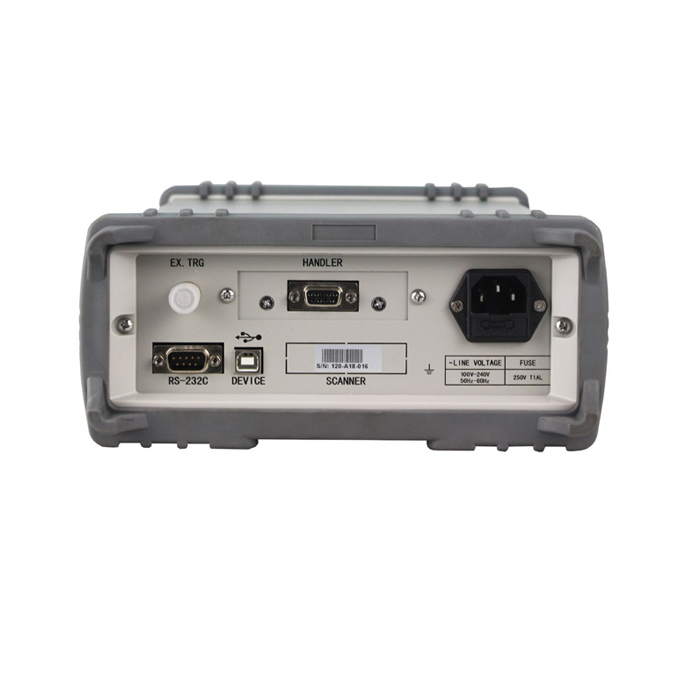

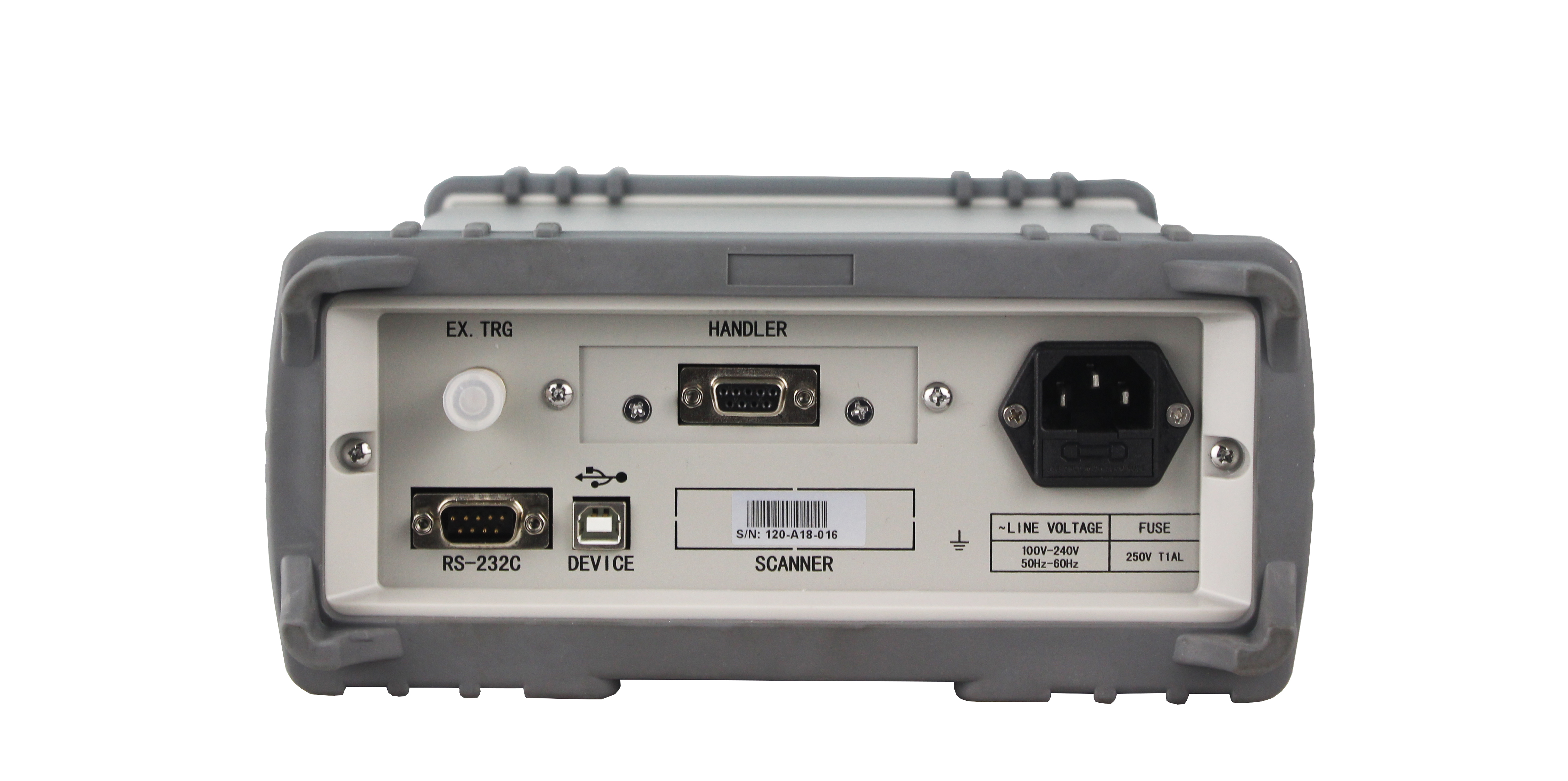

接口

标配RS232C、HANDLER、USB HOST, USB DEVICE、耳机接口、脚踏接口;可选GPIB、LAN
