产品简介：

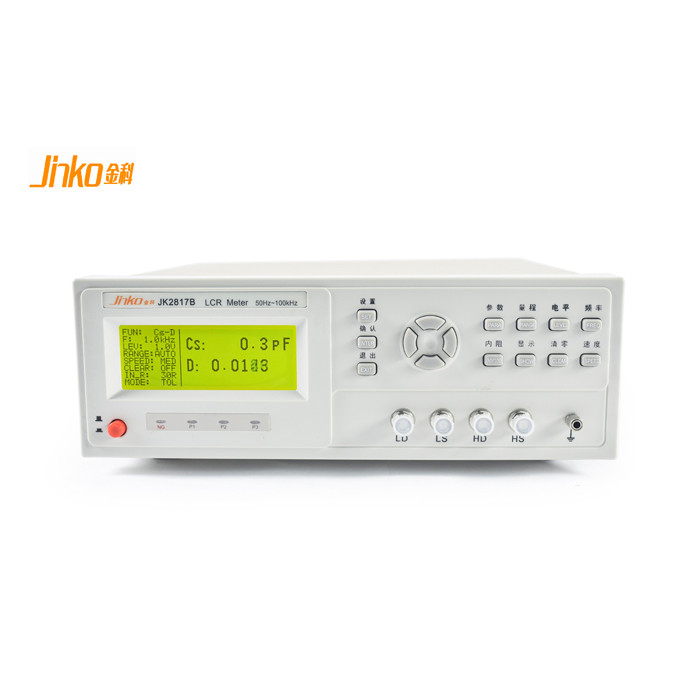

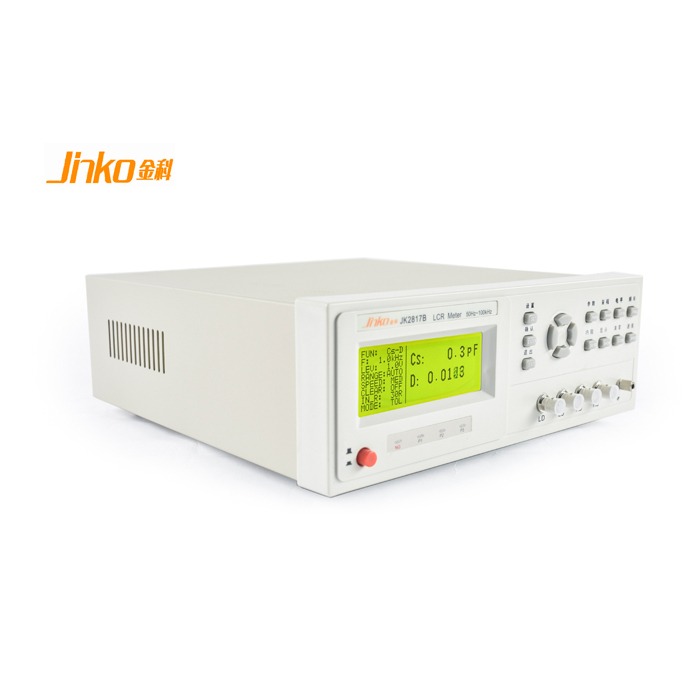

JK2817B型通用高频LCR数字电桥是本公司最新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，运用了本领域的最新测试技术。
强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的5位测试分辨率，50Hz-100kHz
的频率范围、0.1V 0.3V 1V可编程信号电平、高达12次/秒的测量速度、5级量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及
实验室高精确度测量要求。
性能特点:
192×64点阵图形LCD显示
人性化操作界面，操作简单
50 Hz — 100 kHz, 共20个典型测试频率
水平的测量稳定性、准确性
5位读数分辨率 最快速度可达12次/秒
30 Ω/100 Ω可选信号源输出阻抗
内建比较器，4档分选及档计数
键盘锁定功能
Handler 接口(选件)
RS-232C接口(选件)
技术参数：
型号 | JK2817B |
测试参数 | |Z|, C, L, R, , D, Q |
显示器 | 192×64点阵LCD显示器, 6位读数分辨率 |
测试频率 | 50/60/80//100/120/200/400/500/800/1k/2k/4k/5k/80k/ 10k/20k/25k/40k/50k/100k 共20个典型频率 |
测试电平 | 0.1V 0.3V 1V |
基本准确度 | 0.1% |
显示范围 | |Z|, R, X：0.0001 Ω — 99.999MΩ C: 0.001 pF — 99999 μ F L: 0.001 μH — 99.999 kH Δ%: 99.999%— 99.999% |
测量速度 | 慢速: 1.5次/秒, 中速:5次/秒, 快速: 12次/秒 |
等效电路 | 串联, 并联 |
量程方式 | 自动, 保持 |
触发方式 | 内部, 手动, 外部 |
校正功能 | 开路, 短路 |
测量端 | 5端 |
显示方式 | 直读, Δ%, 档号及档计数 |
分选 | 四档(三档合格一档不合格)，另有一个附属档 |
接口 | RS-232C, HANDLER,(选件) |
一般技术指标 | |
工作温度, 湿度 | 0℃ — 40℃, ≤90% RH |
电源要求 | 198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
功耗 | ≤20 VA |
尺寸(W×H×D) | 308 mm×105 mm×310 mm |
重量 | 约4.5 kg |
