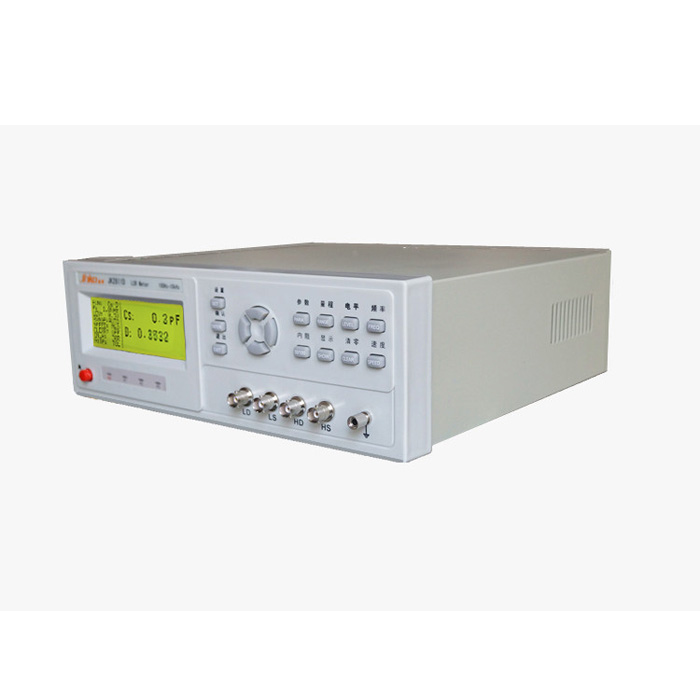

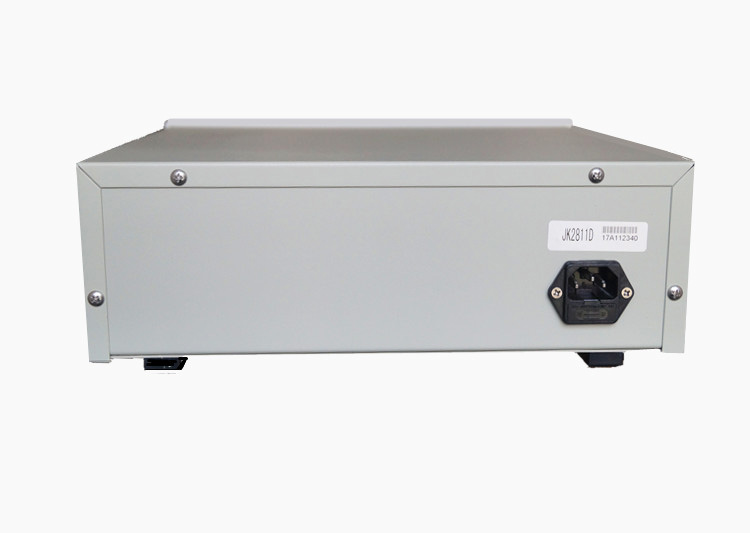

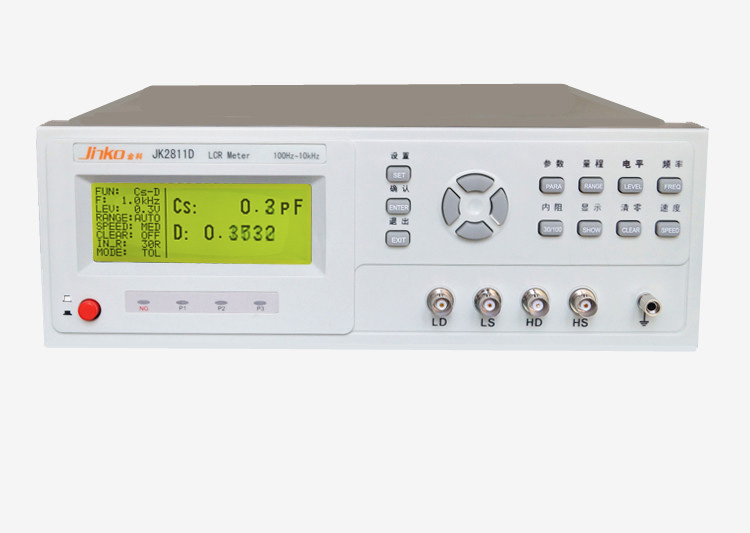

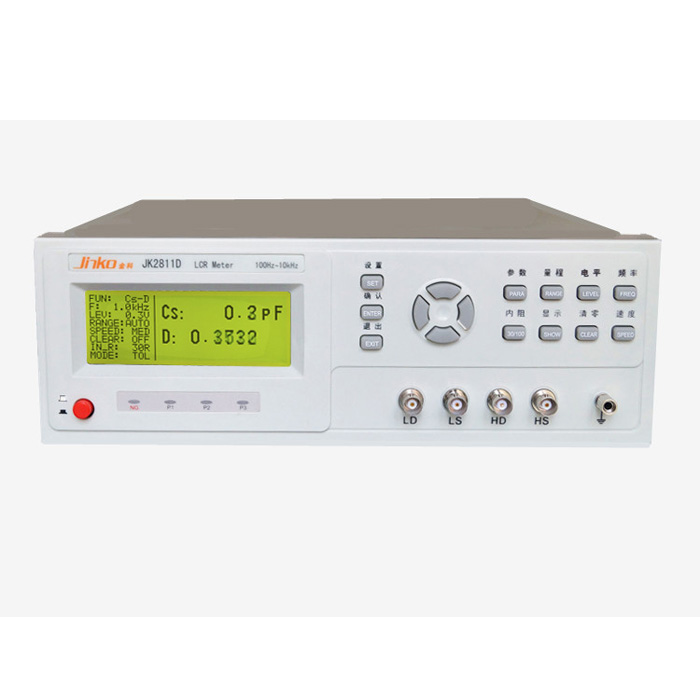

JK2811D通用LCR数字电桥
关键词:JK2811D
产品描述:192*64带背光点阵LCD显示,测试频率:100Hz,120Hz,1kHz,10kHz
产品详细

资料下载

产品视频





产品简介:
    JK2811D/JK2817B型LCR数字电桥是本公司最新研制的低频元件测量的换代产品,其中应用多项元件测量的最新技术,LCD显示,操作方便,外形美观。

可满足生产线质量保证、进货检验及自动化生产的需要。RS232C接口可为用户提供远程控制及测试数据的统计和分析。



性能特点:
■ 192*64带背光点阵LCD显示
■ 简便操作与强大功能的合理结合
■ 较快的测量速度(80ms/次)
■ 读数稳定性好
■ 30Ω、100Ω两种输出阻抗
■ 五档分选及HANDLER接口


技术参数:

型号

JK2811D

JK2817B

测量功能

测量参数

L-Q, C-D, R-Q, |Z|-Q

基本准确度

0.1%

等效电路

串联,并联

数学功能

绝对值偏差,百分比偏差

量程方式

自动,保持

触发方式

内部,手动,外部

测量速度

快速:18,中速:8, 慢速:2.5 (/)

校准功能

开路/短路清零

测试端配置

5

显示方式

直读Δ%

显示器

192*64 LCD 显示

测量信号

测试信号频率

100Hz,120Hz,1kHz,10kHz

50/60/80//100/120/200/400/500/800/
1k/2k/4k/5k/80k/ 10k/20k/25k/40k/
50k/100k A total of 20 typical frequency

输出阻抗

30 Ω, 100 Ω

测试信号电平

0.1Vrms, 0.3Vrms, 1Vrms

测量显示范围

|Z|, R

0.0001 Ω —99.999 MΩ

C

0.01 pF —99999μF

L

0.01 µH —99999 H

D

0.0001 —9.9999

Q

0.0001 —9999.9

Δ%

-999.99% —999.99%

比较器及接口

比较器

NG, P1, P2, P3, 4档分选及按档讯响

接口

RS232C, Handler (option)


一般技术指标:

工作温度温度

0°C40°C,  £90%RH

电源要求

电压

99V121V, 198V242V

频率

47.5Hz63Hz

功耗

≤20 VA

体积 (W×H×D)

270mm×130mm×290mm

重量

About 3.5kg
