产品简介>>>

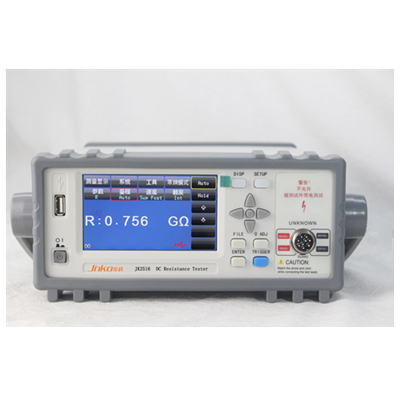

JK2516 系列是一款高精度直流电阻测试仪。可用于检测线圈、电感、变压器、电机、继电器接触电阻、接插件电阻、保险丝、线缆电阻、印制板线电阻、焊孔电阻、导电膜、金属探伤等。是一种高速度、高精度、高性能的低电阻测试仪,可满足生产线质量保证、进货检验及实验室测量要求,也适用于自动化设备测试。
性能特点>>>
* 全新 32 位核心处理器,数据完全比对国外一流设备
* U 盘可扩展 500 多组测试文件保存
* 4.3 英寸(液晶分辨率 480*272)真彩 TFT 显示器
* U 盘直接保存测试结果,保存更方便
* 最高 0.05%的基本测量准确度
* 内建比较器,分选 HI、LO、IN
* 可通过 USB HOST 来实现仪器软件版本的升级和更新
* U 盘可支持格式 FAT32 文件系统
* 标配RS232C、HANDLER、USB HOST,(选配USB DEVICE)
技术参数>>>
型号 | JK2516 | JK2516C | JK2516A | JK2516B |
测量范围 | 0.1μΩ-1.0GΩ | 0.1μΩ-110MΩ | 0.1μΩ-2MΩ | 1μΩ-20kΩ |
基本精度 | 0.1μΩ - 110M 0.05% 110M - 1.0GΩ 0.5% | 0.05% | 0.05% | 0.05% |
读数位数 | 5 1/2位 最大115000 数显示位数 | |||
测量速度 | 4-35次/秒 | |||
测量模式 | 温补、常规、基准 | 常规 | ||
量程方式 | 自动、保持、手动选择 | |||
触发方式 | 内部、手动、外部 | 内部、外部 | ||
延时时间 | 0—9999ms, 以1ms步进 | |||
校准功能 | 短路清零,归零,负载校正 | |||
温度测量 | -10.0℃~-99.9℃,传感器:PT100 准确度:0.2℃ | 无 | ||
温度补偿功能 | 有(电阻测量值转换为设定温度时的阻值) | 无 | ||
测试端配置 | 四端(2个检测端+2个驱动端) 和外部屏蔽接地 | |||
显示方式 | 直读,Δ% | |||
量程 测试范围 | 10mW~1000MW 12个量程档 | 10mW~110MW 11个量程档 | 10mW~2MW 9个量程档 | 20mW~20kW 7个量程档 |
测试电流 | 1uA — 1A (新款2516B:1uA ~0.5A ) | |||
分选 | 3档,绝对值/百分比 | |||
显示器 | 24位真彩色,分辨率为480×272的TFT LCD | |||
存储器 | U盘500多组 | |||
接口 | 标配 RS232C HANDLER、USB HOST | |||
标准配件 | JK26050S测试电缆,电源线,保修卡,通讯软件 | |||
可选配件 | 26009BSMD测试钳,26008ASMD,测试通讯软件 | |||
尺寸 | 上架尺寸:215mm×87mm×335mm 外形尺寸:235mm×105mm×360mm |
常州市金艾联直流低电阻测试仪10个常见问答
1. 常州市金艾联出品的直流低电阻测试仪共有几款产品?
答: 共有4款产品,他们分别是:JK2512 JK2512A JK2512B JK2511D \JK2511各款产品的具体参数请点击进入:金科直流低电阻测试仪全系列产品 页面查看。
2. 基本准确度中”+2个字”是什么意义?
答: ”+2个字”指的是显示的末位允许上下跳动2个数字。
3. 直流电阻测试电流是否恒定的?
答: 测试电流在相应量程的电流是恒定的,共有1A—1uA 7种电流.
4. JK2512系列电阻仪分几个量程,每个量程的测试电流是多少?
答:20毫欧1A,200毫欧-2欧是100mA,20欧姆是10mA,200欧姆是1mA,2K-20K是100uA,200K是10uA。
5. JK25XX系列低电阻测试仪用户自制探针测试夹具有哪些注意点,具体应怎么样改制才能保证测试精度?
答:要求探针尽量短,且测试线也要短,四个端子都要直接接到探针上。
6. JK2512测试铜材的接触电阻时,大电流加在上面会导致铜材有温升,会使测试数据飘,该怎么解决?
答:降低电流,选择大量程测试。
7. JK2512系列短路清零有何注意点?
答: JK2512系列短路在清零时,需要注意测试夹头的方向必须一一对应,否则清不了零。
8. 可不可以测四端电阻器件?
答: 必须将测试夹改制后,才可以测四端电阻器件。
9. JK25XX系列低电阻测试仪那两款是可以具有通讯接口的?
答: JK2512B和JK2515B标配HANDLER接口,选配RS232、其他机型没有通讯接口
10. 直流低电阻测试 主要用于检测什么产品的?
答:金科直流低电阻测试仪全系列产品性能稳定,使用方便,适用于变压器及电感线圈铜阻、继电器接触电阻、开关、接插件接触电阻、导线电阻、元件焊点接触电阻、印制板线条及焊孔电阻、金属探伤等
